ใช้กับ WINDOWS 7 , 8, 10    All 32 bits & 64 bits พร้อม CD-Driver ในกล่อง

สายดาวน์โหลด PLC OMRON รุ่น C  Series
ใช้เชื่อมต่อจอ OMRON รุ่น NT Series

PLC
CQM1H
CPM2C
CJ1M

CQM1/C200HE/HG/HS/HX/CJ/CS
Program  CX-Programmer V1.0

ตรงกับรุ่นของ OMRON  = USB-XW2Z-200S-CV

    ทดลองแล้ว กับ Program ทั้ง  CX-Programmer V1.0

คำอธิบาย

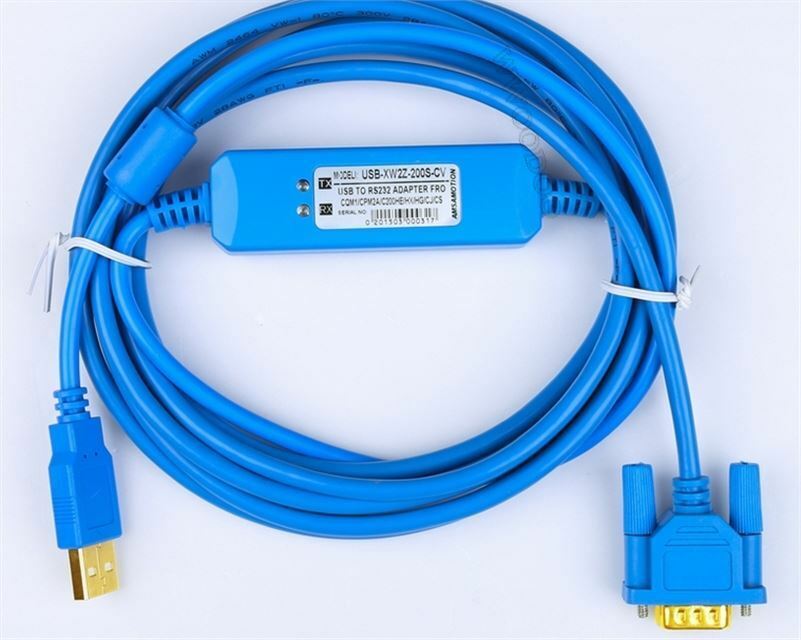

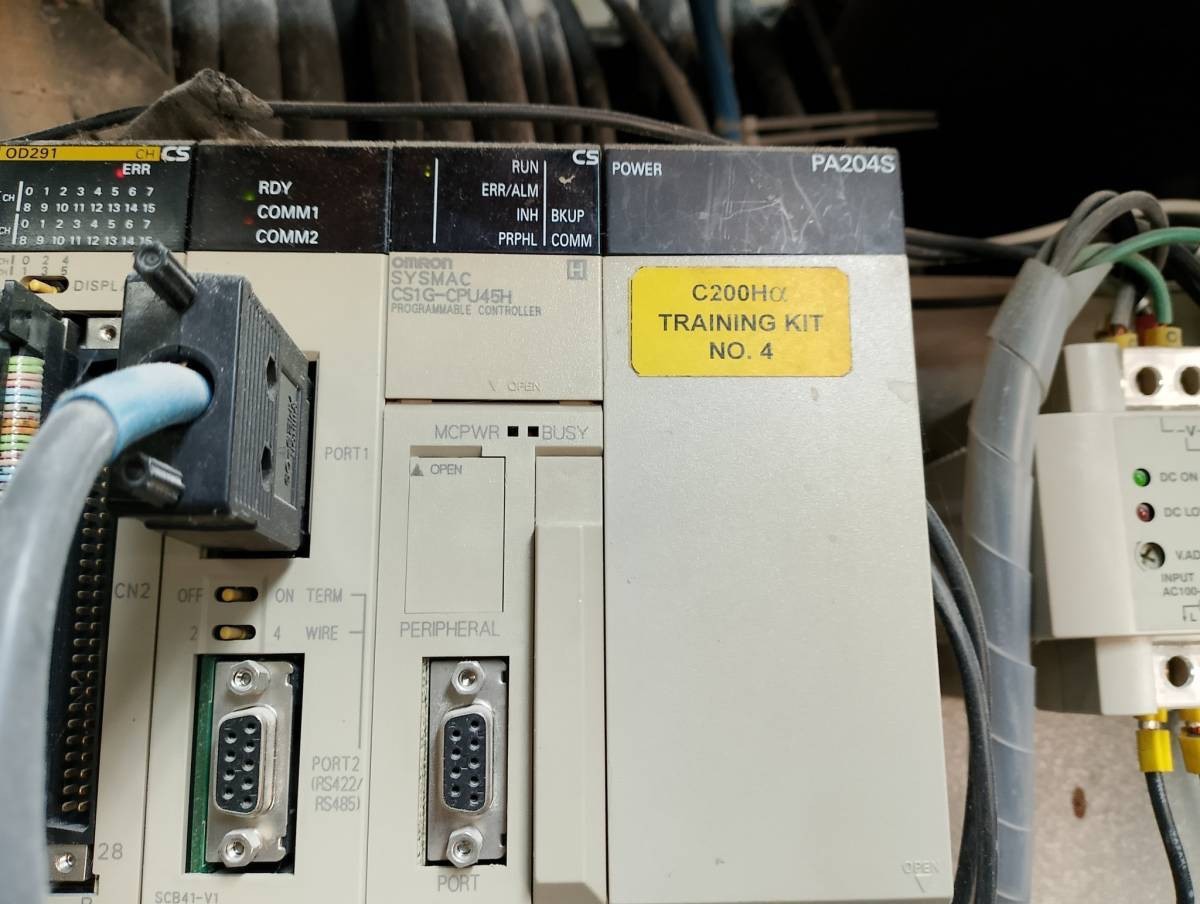

สาย USB-XW2Z-200S-CV ใช้ได้กับ PLC OMRON รุ่น C Series/ CS1G-CPU45H

 สีน้ำเงิน รุ่นใหม่
ให้คุณสมบัติเสถียรดีเยี่ยมในการเชื่อมต่อกับ PLC และราคาประหยัด

โดยสายจะจำลอง PORT USB เป็น serial port เช่น เบอร์ Port  ( COM3 )  ฉะนั้นเมื่อเสียบสายเข้ากับคอมพิวเตอร์ ก็ให้ตั้งค่า การเลือกใช้ ว่าคอมพิวเตอร์ต่อกับ PLC โดยใช้ COM3  ( ปรกติแล้ว ในอดีต คอมพิวเตอร์ จะมี Serial PORT มากับเครื่อง แต่คอมรุ่นใหม่ ไม่มี PORT นี้ จึงต้องใช้ การแปลง USB PORT เป็น PORT ให้ PLC ติดต่อ  ถ้าใช้สายเชื่อมต่อ รุ่นสีน้ำเงิน การเชื่อมต่อ จะใช้ได้กับ WIN7 + WIN10

ปลายด้านหนึ่ง ใช้เสียบกับ PLC  และ ปลายอีกด้านหนึ่งใช้เสียบเข้ากับ USB ของ Computer


กดที่นี่  เพื่อโหลด Driver ของสายลิ้งค์   กดที่นี่

ขั้นตอนการลง และใช้ ลองดูตาม Youtube

Features

• ใช้ได้กับโปรแกรม GX-Developer
• ใช้ได้กับ Windows 7/2000/Windows XP (WinNT4/95/98/Me/DOS NOT SUPPORTED).
• มีไฟแสดงสถานะการเชื่อมต่อ 3 LED.
• อัตราความเร็วการส่งข้อมูล (ตั้งได้/Automatic) : 300 bps ~ 1Mbps .
• USB bus-powered, with current consumption of 50 mA
• Support UART data format: Data bit: 7, 8; stop bit: 1, 2; Parity: odd / even / no parity
• Compatible with USB V1.1 and V2.0

การใช้งาน :

      ลงโปรแกรม ในแผ่น ซีดี ที่แถมให้การสาย ในกล่องให้เรียบร้อยก่อน เสียบสายกับเครื่องคอมพิวเตอร์

      เมื่อลงโปรแกรมเรียบร้อย ให้เสียบสายกับ คอมพิวเตอร์ และ ไปที่

      START  //   CONTROL PANEL //  DEVICE MANAGER   //  PORTS

     จะเห็นรูป สายเคเบิ้ล  คู่กับ  เลข COM PORT   ให้จำเลขนั้นไปใช้งาน ตอนที่อยู่ในโปรแกรม PLC

      หลังจากนั้นให้ ก็ DOWNLOAD Program PLC ผ่านทาง PORT หมายเลขนั้นๆ ได้เลย เหมือนใช้สาย RS-232

อุปกรณ์ที่ส่งมาในกล่องประกอบด้วย
1 x USB-SC09 PLC Programming Cable
1 x Software CD

สายดาวน์โหลด สามารถต่อ กับ computer  USB port โดยตรงได้เลย  ไม่ต้องซื้อ  USB  to Serial  ต่างหาก ( มีตัวแปลง USB to Serial พร้อมมาในตัวแล้ว เพื่อความสะดวก
หมดปัญหา Computer ไม่มี Serial port ไม่ต้องพกตัวแปลงสัญญาณ
สายมี LED แสดงการรับส่งสัญญาณ ใช้งานง่าย )

เปรียบเทียบ สาย ลิ้งค์ รุ่นต่างๆ ใน อดีต จนถึงปัจจุบัน กรุณาคลิปไปตามลิ้งค์ ข้างล่าง

ลิ้งค์  ไปยังบทความ   คลิก.....
