VICTOR มิเตอร์/ตัวสร้างสัญญาณอะนาล็อค 4-20mA 0-10V Signal Simulator รุ่น VC71B

VICTOR 71B   รุ่นใหม่    NEW  !!!!
Multimeter  และ Signal Generator (V และ mA )  2 in 1
ใช้เป็น Process meter   ระดับย่อยๆ ได้เลย

เครื่องมือทดสอบสัญญาณ V ,   mV   และ mA

เครื่องมือสร้างสัญญาณ V ,   mV   และ mA

วิธีการใช้งาน เครื่อง มีดังนี้

ทางไฟฟ้า   (*สร้างสัญญาณ )

  สร้างสัญญาณ ANALOG  ได้  4 แบบ

• 4-20 mA (SOURCE)  แบบ ใช้มิเตอร์ จ่ายกระแส
  มีวิธีการกำหนดสัญญาณออก  3 รูปแบบ
     1. กำหนด ค่าคงที่ ตามที่ต้องการ เช่น  5 mA   14 mA
     2. กำหนด แบบ 25%   50%   75% 100%     โดยที่ 100% = 20 mA
     3. ให้ค่าวิ่งขึ้นลง ตั้งแต่ 4 mA ไปถึง 20 mA   เมื่อถึง 20mA  ก็ค่อยๆ ลงเหลือ 4 mA
    (  กำหนดช่วง ได้ตั้งแต่ 0 - 22 mA   R load max.  = 1 KΩ  ความละเอียด 0.01 mA )

• 4-20 mA (SIMULATE)  แบบ ใช้มิเตอร์ไม่จ่ายกระแส  แต่ควบคุมกระแสใน LOOP  2-wire
   มีวิธีการกำหนดสัญญาณออก  3 รูปแบบ
     1. กำหนด ค่าคงที่ ตามที่ต้องการ เช่น  5 mA   14 mA
     2. กำหนด แบบ 25%   50%   75% 100%     โดยที่ 100% = 20 mA
     3. ให้ค่าวิ่งขึ้นลง ตั้งแต่ 4 mA ไปถึง 20 mA   เมื่อถึง 20mA  ก็ค่อยๆ ลงเหลือ 4 mA
    (  กำหนดช่วง ได้ตั้งแต่ 0 - 22 mA   ความละเอียด 0.01 mA )

• 0-10 V     โดย มีวิธีการกำหนดสัญญาณออก  3 รูปแบบ
     1. กำหนด ค่าคงที่ ตามที่ต้องการ เช่น  5 โวล์ท   7.5 โวล์ท
     2. กำหนด แบบ 25%   50%   75% 100%     โดยที่ 100% = 10 Volt.
     3. ให้ค่าวิ่งขึ้นลง ตั้งแต่ 0V ไปถึง 10V   เมื่อถึง 10V  ก็ค่อยๆ ลงเหลือ 0 V
    (  กำหนดช่วง ได้ตั้งแต่ 0 - 10 V   ความละเอียด 0.01 V )

• mV     โดย มีวิธีการกำหนดสัญญาณออก  2 รูปแบบ
  โดยที่ VICTOR 71B  จะทำงาน สร้างแรงดัน ตามตารางค่ามาตรฐานของ Thermocouple
     1. กำหนดเป็น Thermocouple  type   K, R, S, E, J, T, B, N
         เมื่อเลือกชนิด เทอรโมคับเปิ้ลแล้ว ก็ตั้งหน้าจอ เป็นอุณหภูมิ ที่ต้องการ  (เดี๋ยวเครื่องสร้างแรงดัน mV เอง)
     2. กำหนด แบบ 0 -  110 mV  โดยตรง
     ( ความละเอียดที่ตั้งได้  step ละ 1 องศา C  )

ทางไฟฟ้า   (*วัด สัญญาณ )

• mV     โดย มีวิธีการวัดค่า  2 รูปแบบ
 โดยที่ VICTOR 71B  จะทำงานวัดแรงดัน ตามตารางค่ามาตรฐานของ Thermocouple
     1. กำหนดเป็น Thermocouple  type   K, R, S, E, J, T, B, N
         เมื่อเลือกชนิด เทอรโมคับเปิ้ลแล้ว  วัดเลย  เดี๋ยวหน้าจอขึ้นเป็นอุณหภูมิ  (เครื่องเทียบจากตาราง Thermocouple ให้อัตโนมัติ )
     2. กำหนดว่าต้องการวัด  แบบ 0 -  110 mV  โดยตรง หน้าจอก็แสดงผลเป็น mV
    ( ช่วงการวัด ๆ ได้  0-100 mV )

• Volt   DC     โดย มีวิธีการวัดค่า  1 รูปแบบ
   วัด ค่าได้ 0-30 VDC   แบบ  BASIC   ความละเอียด 0.01 V

• วัดสายขาด / ต่อเนื่อง  (มิเตอร์ ดังตี้ดๆ )   singal  continuity    โดย มีวิธีการวัดค่า  1 รูปแบบ
   ก็เหมือนมิเตอร์ ทั่วไป  สายมิเตอร์ แดง - ดำ ต่อกัน ก็ร้องเสียงดัง ตี้ดๆ
  ระวัง  ***  ก่อนวัด อย่าให้วงจรที่วัด มีไฟย้อนเข้ามาหามิเตอร์

• วัด  mA      โดย มีวิธีการวัดค่า  1 รูปแบบ  ( แหล่งกำเนดสัญญาณอยู่ภายนอก )
   วัด ค่าได้ 0-30 mA   แบบ  BASIC   ความละเอียด 0.01 mA

• วัด  mA      โดย มีวิธีการวัดค่า  1 รูปแบบ  (มิเตอร์ เป็น แหล่งกำเนิดพลังงาน )
   วัด ค่าได้ 0-30 mA   แบบ  BASIC   ความละเอียด 0.01 mA
   ในทีนี้หมายถึง มิเตอร์ จะจ่ายไฟ 24VDC  เข้าวงจร แล้วทำการตรวจสอบว่า กระแสไหลเป็นเท่าไหร่ ในระบบ แสดงที่หน้าปัทม์

  ไฟหน้า   ที่หน้าปัทม์ LCD  มีไฟ อ่านค่าในที่มืดได้

  ไฟหลัง   ที่หลังมิเตอร์ มี LED ใช้เป็นไฟฉายช่วยได้

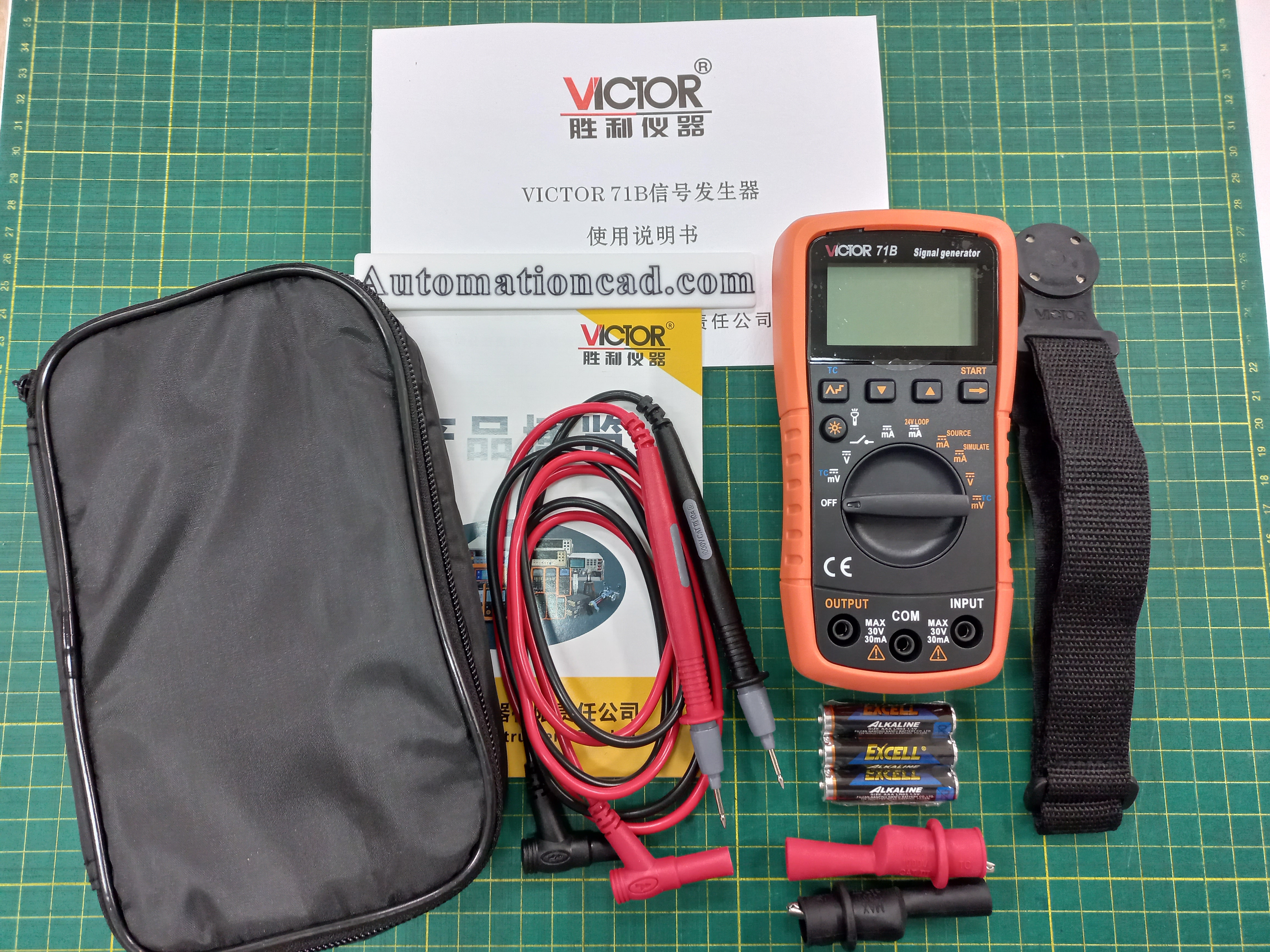

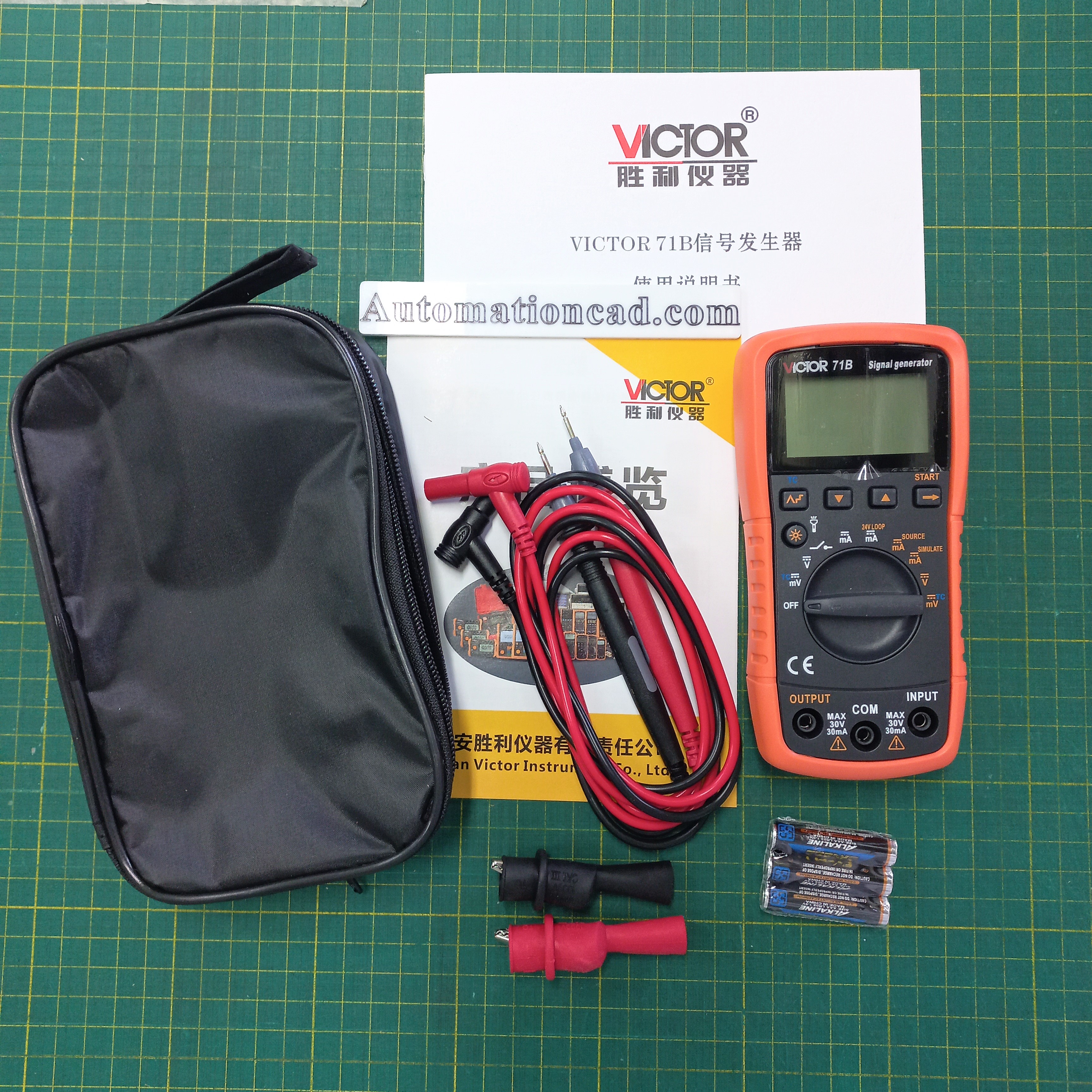

  ของแถม   ทุกเครื่อง
--  มีสาย Probe   สีดำ สีแดง  ให้ 1 ชุด
--  แถมถ่าน 3 ก้อน AAA
--  กระเป๋าผ้า
--  คู่มือการใช้งาน

---------------------------------------------------------------------------------------------------------

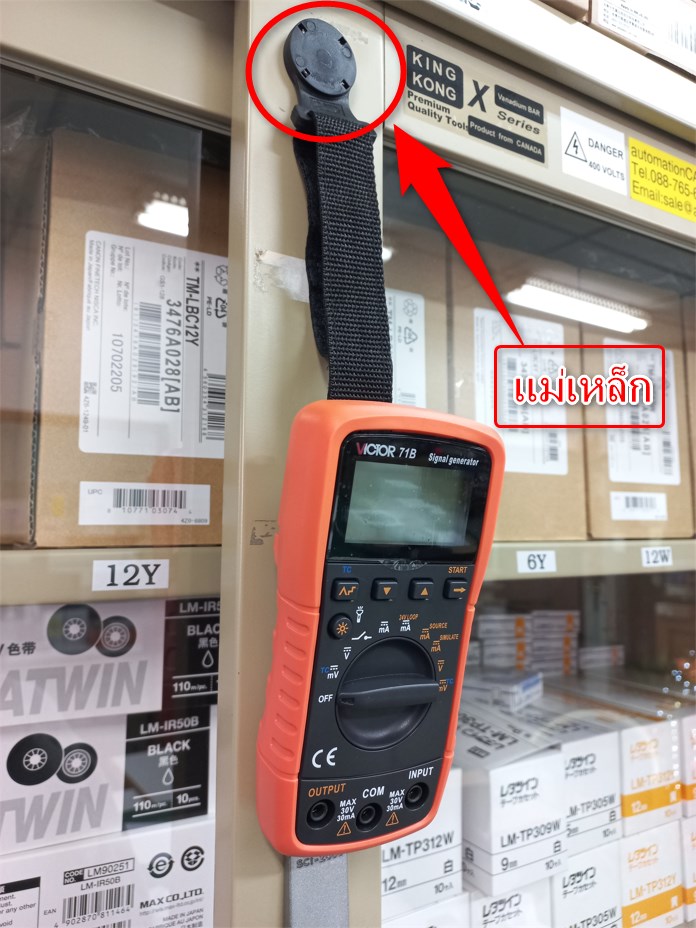

**เข็มขัด แถบแม่เหล็ก  เอามิเตอร์คล้องเข็มขัด แล้วแปะกับเสาโลหะได้เลย
    ขณะใช้งาน ทำให้สะดวก  มือไม่ต้องถือมิเตอร์  มิเตอร์ เหมือนแขวนไว้กับเสา

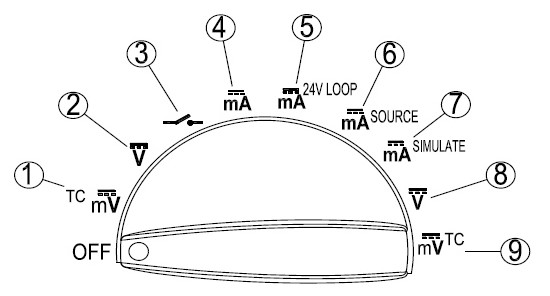

รายละเอียดเมนูปุ่มหมุน ฟังก์ชันต่างๆ

Mesurement Function
1	DC millivolt (DC mV) measurement  Themocouple type : TC meaturement can be selected by pressing the TC button
2	การวัดแรงดันไฟ (DC Voltage : VDC)
3	วัดสายขาดใน   วัดสายไฟต่อเนื่อง  SIGNAL CONTINUITY   วัดแล้วมิเตอร์ร้องตี้ดๆ
4	การวัดกระแสไฟฟ้า (DC Current : DCmA)
5	การวัดกระแสไฟฟ้า (DC Current : DCmA)  โดยที่มิเตอร์จ่ายไฟ 24VDC เข้า Loop
Output Function
6	จ่ายกระแส  0- 20mA  เข้าในวงจร  ( Victor ทำตัวเป็นแหล่งกำเนิดพลังงาน )  0-22 mA
7	ควบคุมกระแสในลูปให้อยู่ใน  mA  ที่ต้องการ  ( Victor ทำตัวเป็นผู้ควบคุมกระแสในลูป ใช้กับวงจร 2-Wire )
8	สร้างสัญญาณ Simulate ด้วยการ จ่ายแรงดันไฟ  Output (DC Voltage : 0 - 10 VDC)
9	DC millivolt (DCmV) output  สร้างสัญญาณ Simulate ด้วยการ จ่ายแรงดันไฟ แทน  Thermocouple type    หรือ  ระบุ  mV
