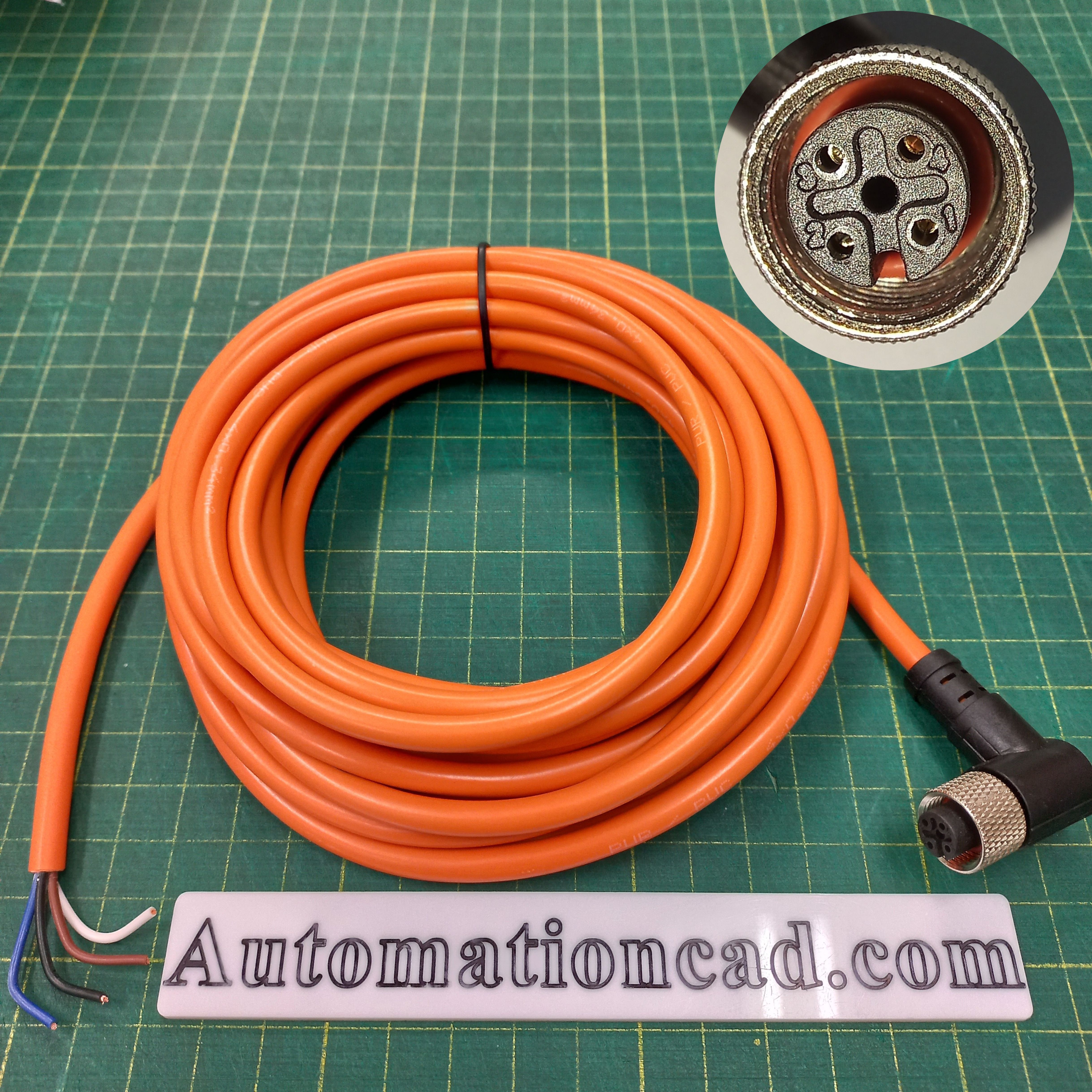

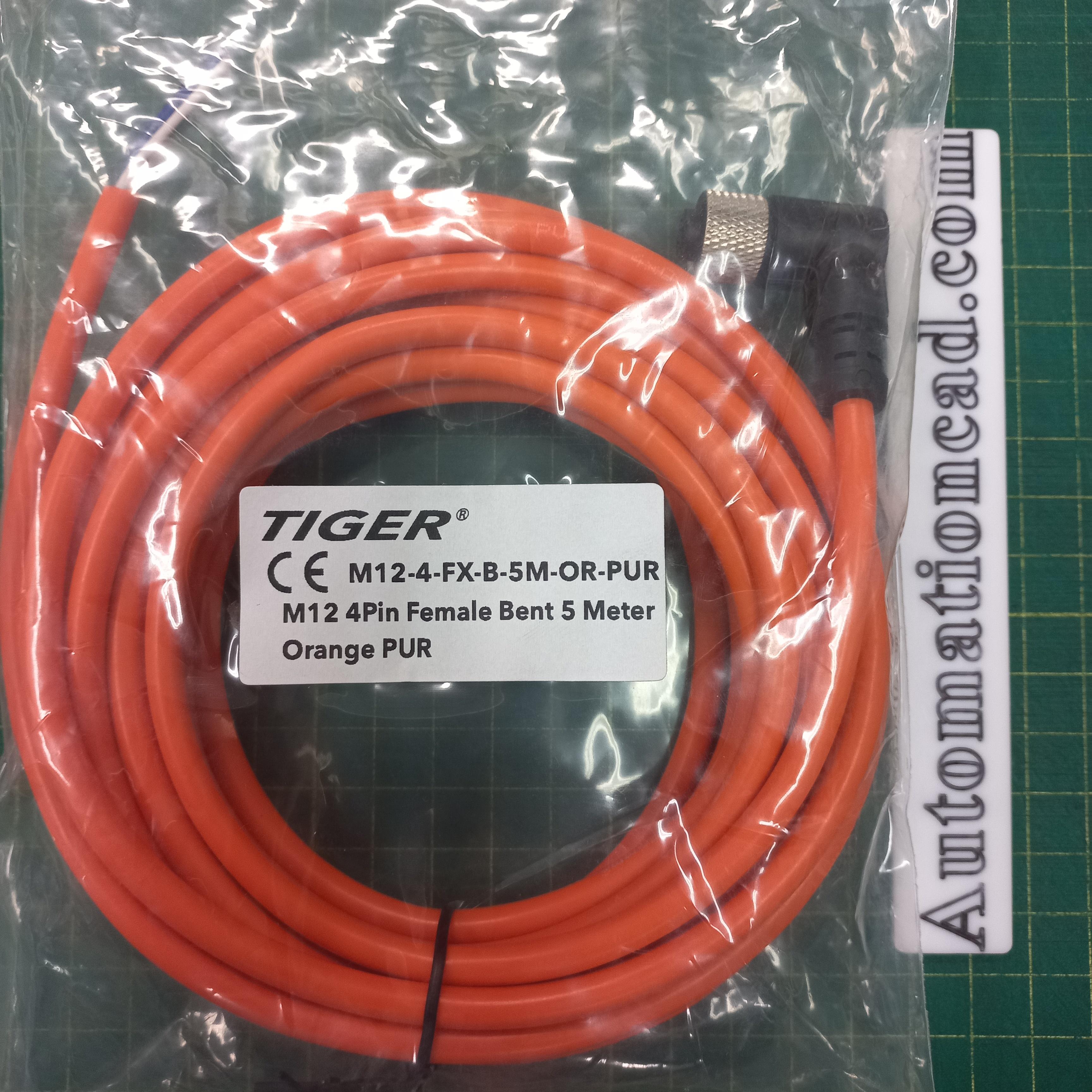

สายพร้อม CONNECTOR (PUR) แบบงอ 90 ํ เกลียว M12 ตัวเมีย แบบ 4 ขา ยาว 5m.

 1 )  เริ่มต้นที่ ชนิด ของ SENSOR ว่า เป็นยี่ห้อ อะไร รุ่น อะไร   (ในที่นี้ เป็นยี่ห้อ SICK ,  รุ่น WL-14  แบบ CONNECTOR

2 )  เมื่อได้รุ่นแล้ว ก็ อ่านใน Catalog สินค้าของผู้ผลิต ว่า เกลียวของ SENSOR มีขนาดเท่าไร

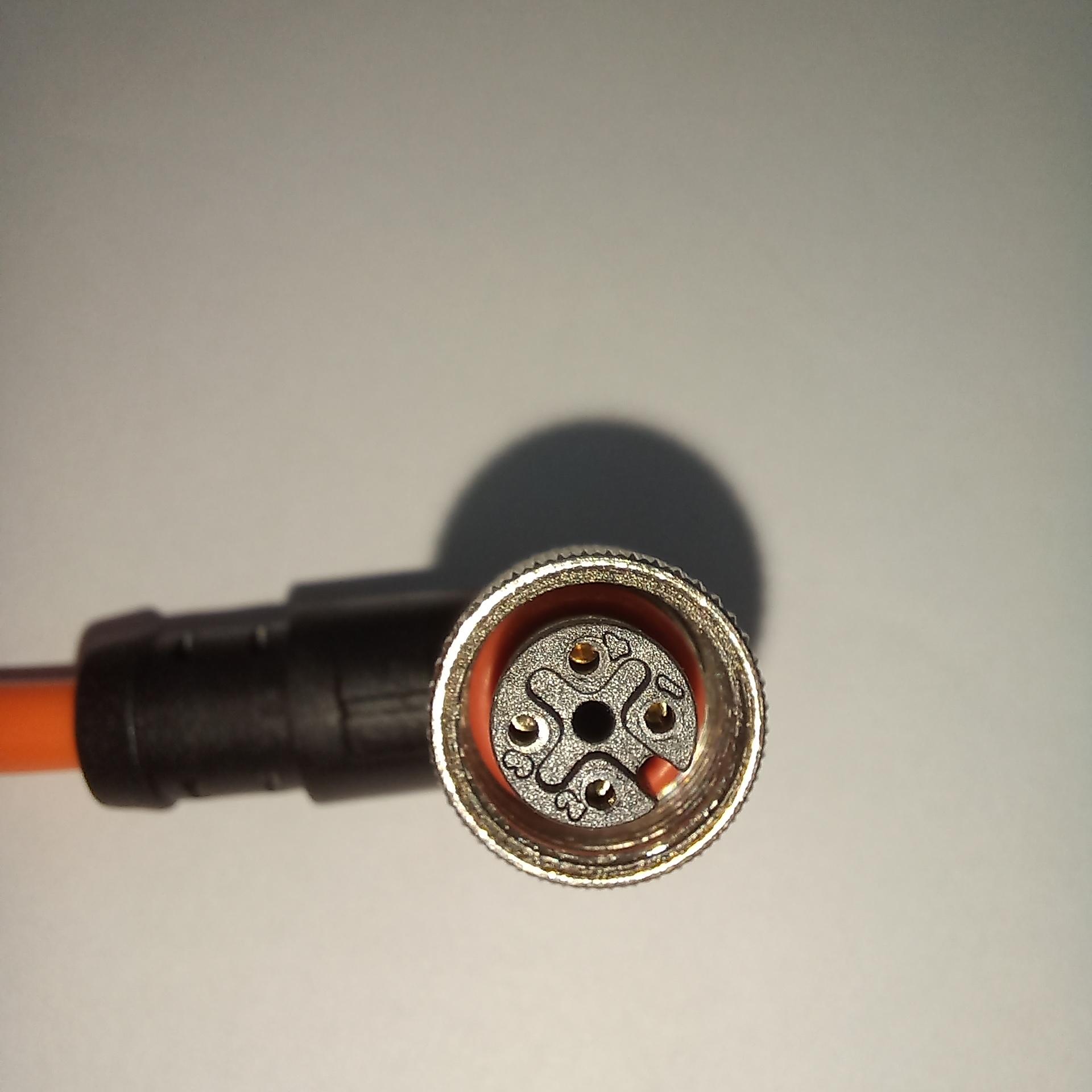

 จาก CATALOG  ของ SENSOR  จะเห็นได้ว่า  เราต้องการ CONNECTOR  M12  ตัวเมีย  แบบ 4 PIN เพื่อจะมาเสียบกับ SENSOR

3 ) เลือก ชนิด ของ CONNECTOR แบบ  ตรง ๆ หรือ แบบ งอ 90 องศา

4 ) เลือก สีของฉนวนสายไฟ ด้านนอก

5 ) เลือก ความยาว

ตาราง  SPECIFICATION ของ สาย รุ่นอื่นๆ ที่ผลิต

ลำดับ	Diameter	Style	Part-No	Poles	Face View female	OuterJacket (φmm)	Picture	Page
1	M8	Pico-style	PS-FS3WLV012	3		5		D1-01
2	M8	Pico-style	PS-FA3WLV012	3		5		D1-01
3	M8	Pico-style	PS-FS4WLV022	4		5		D1-02
4	M8	Pico-style	PS-FA4WLV022	4		5		D1-02
5	M12	Euro-style	ES-FS4WLV042	4		5		D1-03
6	M12	Euro-style	ES-FA4WLV042	4		5		D1-03
7	1/2"-20UNF	Micro-style	MS-FS3WLV052	3		5		D1-04
8	1/2"-20UNF	Micro-style	MS-FA3WLV052	3		5		D1-04
9	7/8"-16UN-2A	Mini-style	ZS-FS3WLV072	3		6.3		D1-05
10	7/8"-16UN-2A	Mini-style	ZS-FA3WLV072	3		6.3		D1-05
11	7/8"-16UN-2A	Mini-style	ZS-FS4WLV082	4		6.3		D1-06
12	7/8"-16UN-2A	Mini-style	ZS-FA4WLV082	4		6.3		D1-06

 บรรทัด ที่มีรูป สติ็กเกอร์ นี้ ก็คือตัวอย่าง ของ รุ่น ที่เรา เลือกว่า มันคู่ กับ SENSOR SICK  WL14  ครับ

เมื่อได้รุ่น  ก็เลือก สีของฉนวน ของสายไฟ   แล้วก็ เลือกความยาว  2m,  5m,  10m,  15m  เลือกได้ครับ

======================================================

รุ่น เปรียบเทียบ

รุ่น    PS-FS4WLV022      (  M8  - 3 pin  - หัวต่อแบบ ตรง )
คือ   OMRON  รุ่น  XS3F-M8PVC3S
======================================================

รุ่น    PS-FS3WLV012      (  M8  - 3 pin  - หัวต่อแบบงอ 90 )
คือ   OMRON  รุ่น  XS3F-M8PVC3A
======================================================

รุ่น    PS-FA3WLV012      (  M8  - 4 pin  - หัวต่อแบบ ตรง )
คือ   SICK  รุ่น  DOL-0804-G  , DOS-0804-G
Pepperl & Fuchs    รุ่น  V3-GM-2M-PUR

======================================================

รุ่น    PS-FA4WLV022     (  M8  - 4 pin  - หัวต่อแบบงอ 90 )
คือ   SICK  รุ่น  DOL-0804-W , DOS-0804-W
Pepperl & Fuchs    รุ่น     V3-WM-2M-PUR

======================================================

รุ่น    ES-FS4WLV04 2     (  M12  - 4 pin  - หัวต่อแบบตรง  )
คือ   SICK  รุ่น  DOL-1204-G  , DOS-1204-G
Pepperl & Fuchs    รุ่น     V1-G-2M-PUR
OMRON  รุ่น  XS2F-M12PVC4S
 Leuze electronic  รุ่น   PRK 46B / PRK 46C -

======================================================

รุ่น    ES-FA4WLV04 2      (  M12  - 4 pin  - หัวต่อแบบงอ 90 )
คือ   SICK  รุ่น  DOL-1204-W , DOS-1204-W
Pepperl & Fuchs    รุ่น     V1-W-2M-PUR
OMRON  รุ่น  XS2F-M12PVC4A
Leuze electronic  รุ่น   PRK 46B / PRK 46C -

======================================================
