รายละเอียดสินค้า


**  กรุณาระบุ รายละเอียดต่างๆให้ชัดเจน หรือแจ้ง SENSOR ที่ใช้



** ราคา ต่อหน่วยติดต่อเรา กรุณา แจ้ง รุ่น ก่อนสั่งซื้อทุกครั้ง

HARTING

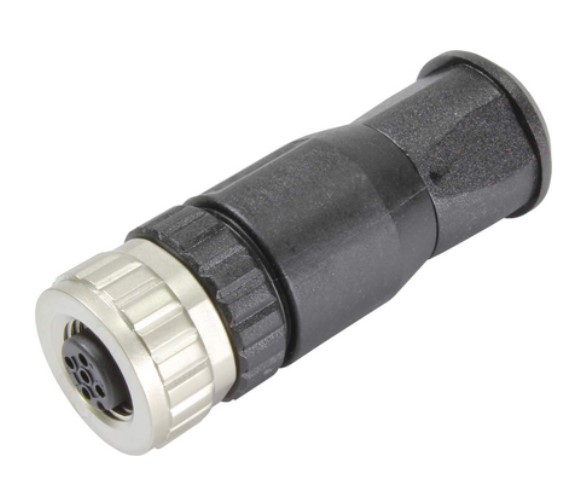

   หัวคอนเนคเตอร์ M12 แบบตรง ตัวเมีย 4 Pins

Identifical

  Category   Connectors
  Series   Circular connectors M12
  Element   Cable connector
  Specification   Straight



Version

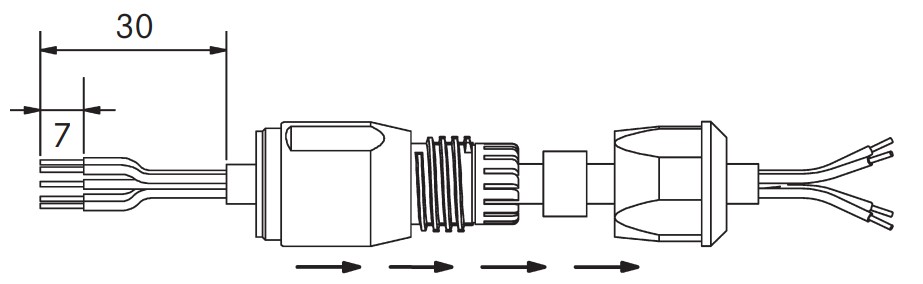

  Termination method   Screw termination
  Gender   Female
  Locking type   Screw locking
  Shielding   Unshielded
  Number of contzcts   4
  Coding   A-coding

Technical characteristics
  Conductor cross-section   1.5 mm2 max.
  Conductor cross-section   AWG 16
  Rated current   7.5 A
  Rated voltage   250 V
  Rated impules voltage   1.5 kV
  Pollution degree   3
  Insulation resistance   >108 Ω
  Contact resistance   ≤10 mΩ
  Tightening torque   0.6 Nm
  Wrench size   18
  Ambient temperature   -30 ...+85 ํC
  Mating cycles   ≥100
  Degree of protection acc. to IEC 60529   IP67 mated condition

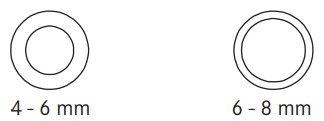

  Cable diameter   4 ... 8 mm
  Isolation group   l (600 ≤ CTI)

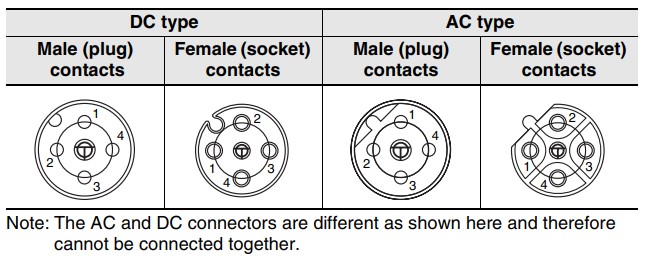

ตัวอย่างของหัวคอนเนคเตอร์ 4 Pins แบบ DC และ AC




คำอธิบาย

หัวคอนเน็คเตอร์ เหมาะที่จะใช้ต่อกับ สาย และ SENSOR ชนิดต่างๆ เช่น Proximity, Photocell, Inductive Proximity, Photo แบบ Connector



ตัวอย่าง การสั่งหัว CONNECTOR

 1 )  เริ่มต้นที่ ชนิด ของ SENSOR ว่า เป็นยี่ห้อ อะไร รุ่น อะไร   (ในที่นี้ เป็นยี่ห้อ SICK , รุ่น GL6-P4212  CONNECTOR

2 )  เมื่อได้รุ่นแล้ว ก็ อ่านใน Catalog สินค้าของผู้ผลิต ว่า เกลียวของ SENSOR มีขนาดเท่าไร



 จาก CATALOG  ของ SENSOR  จะเห็นได้ว่า  เราต้องการ CONNECTOR  M8  ตัวเมีย  แบบ 4 PIN เพื่อจะมาเสียบกับ SENSOR

3 ) เลือก ชนิด ของ CONNECTOR แบบ  ตรง ๆ หรือ แบบ งอ 90 องศา
