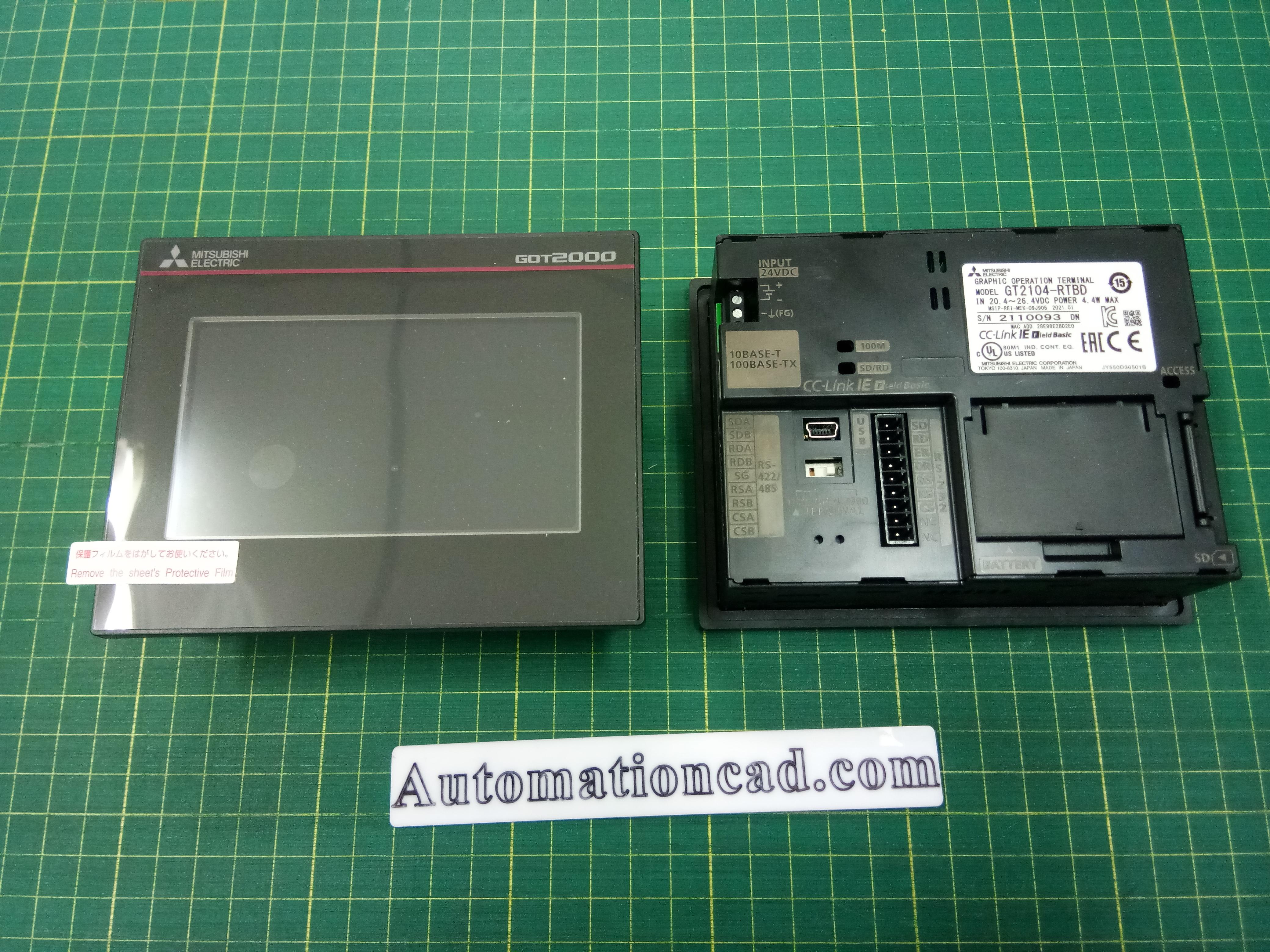

จอ MITSUBISHI รุ่น GT2104-RTBD หน้าจอ 4.3 นิ้ว เชื่อมต่อ PLC FX Series

จอ MITSUBISHI รุ่น GT2104-RTBD เชื่อมต่อกับ PLC FX Series

ใช้ได้กับสาย GT10-C30R4 และ USB-Q(mini)

คำอธิบาย

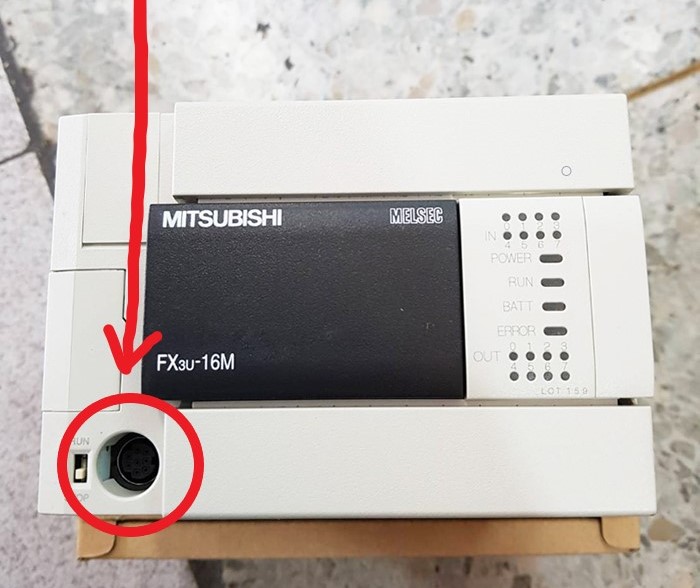

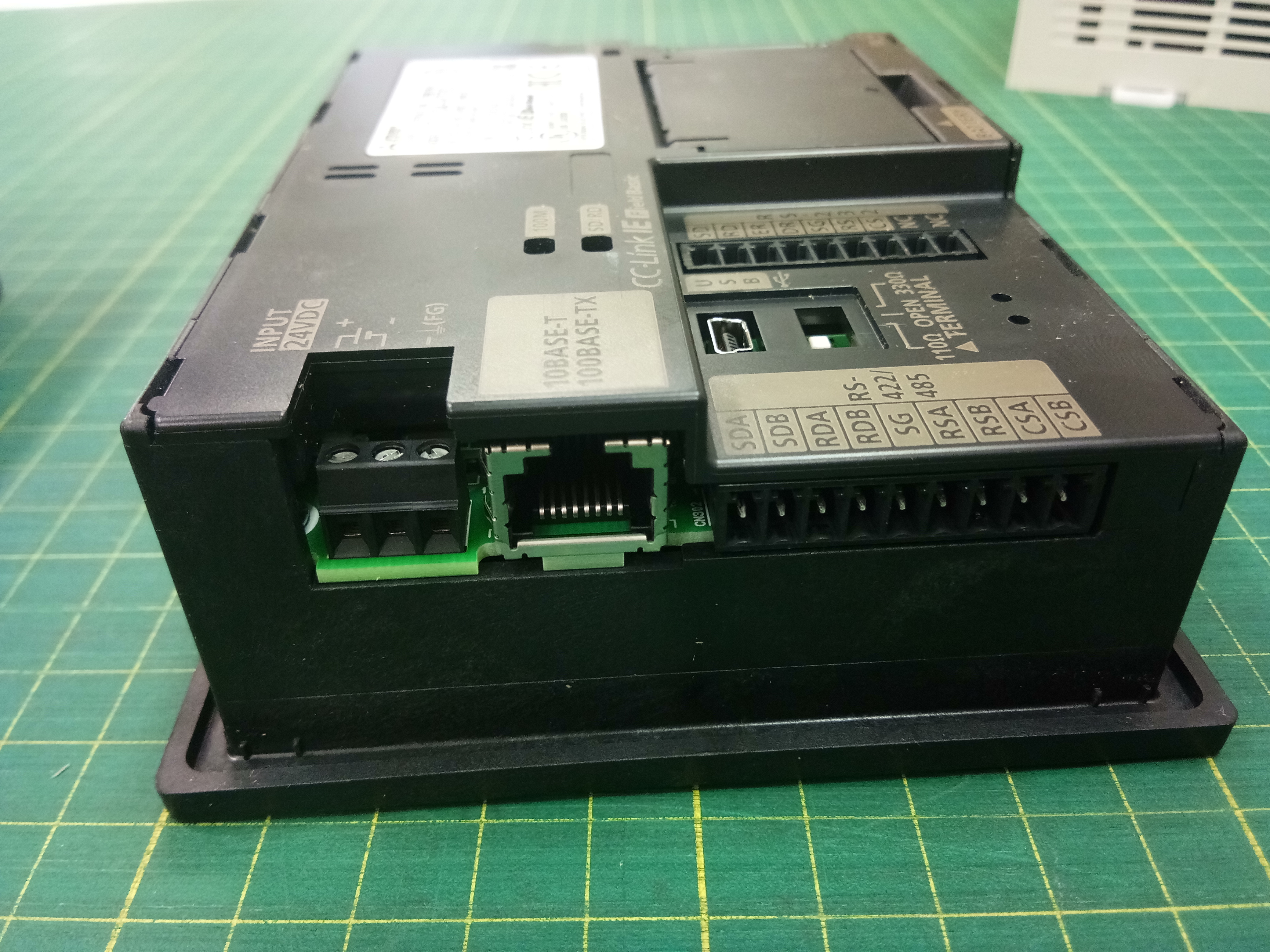

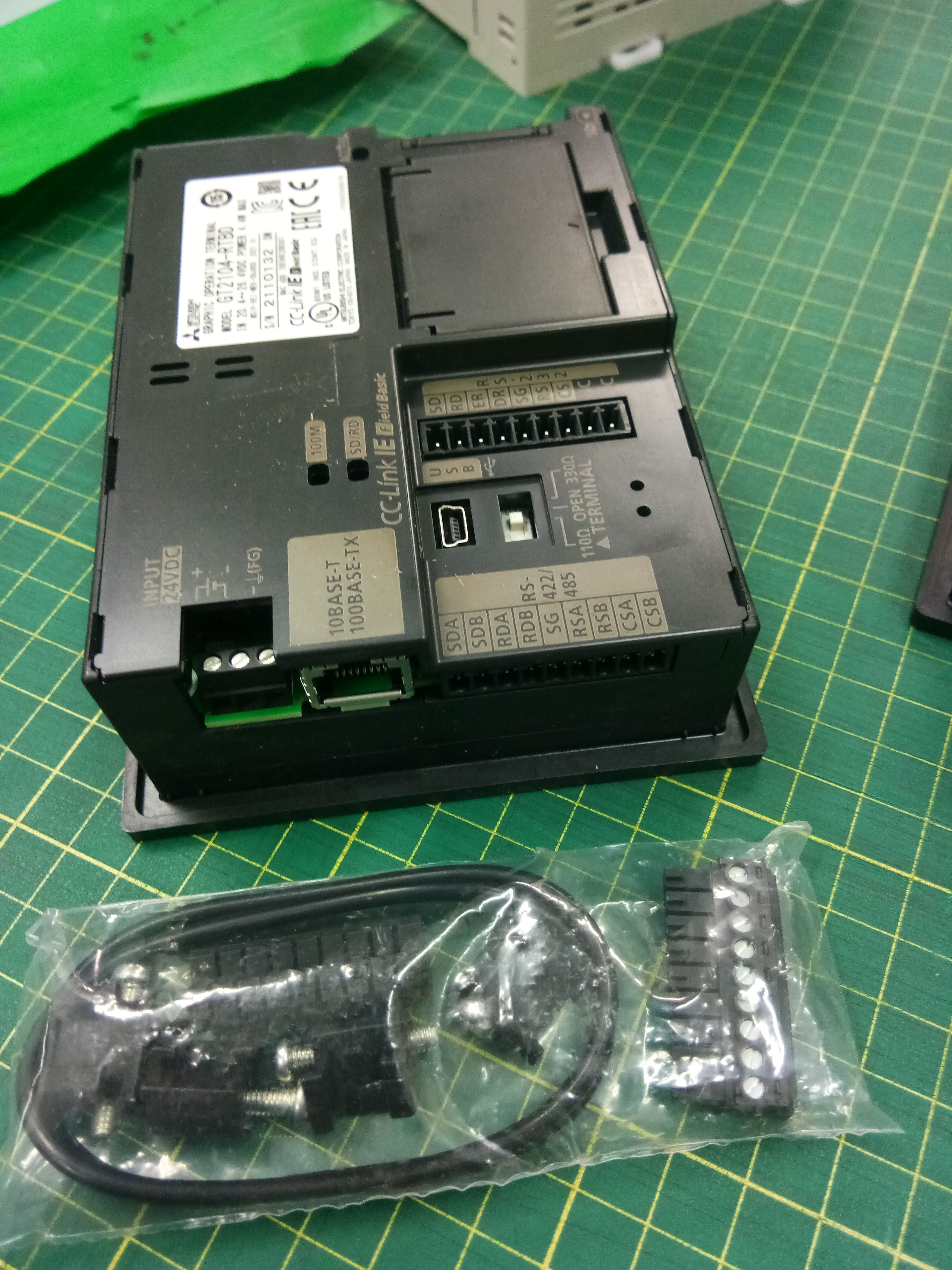

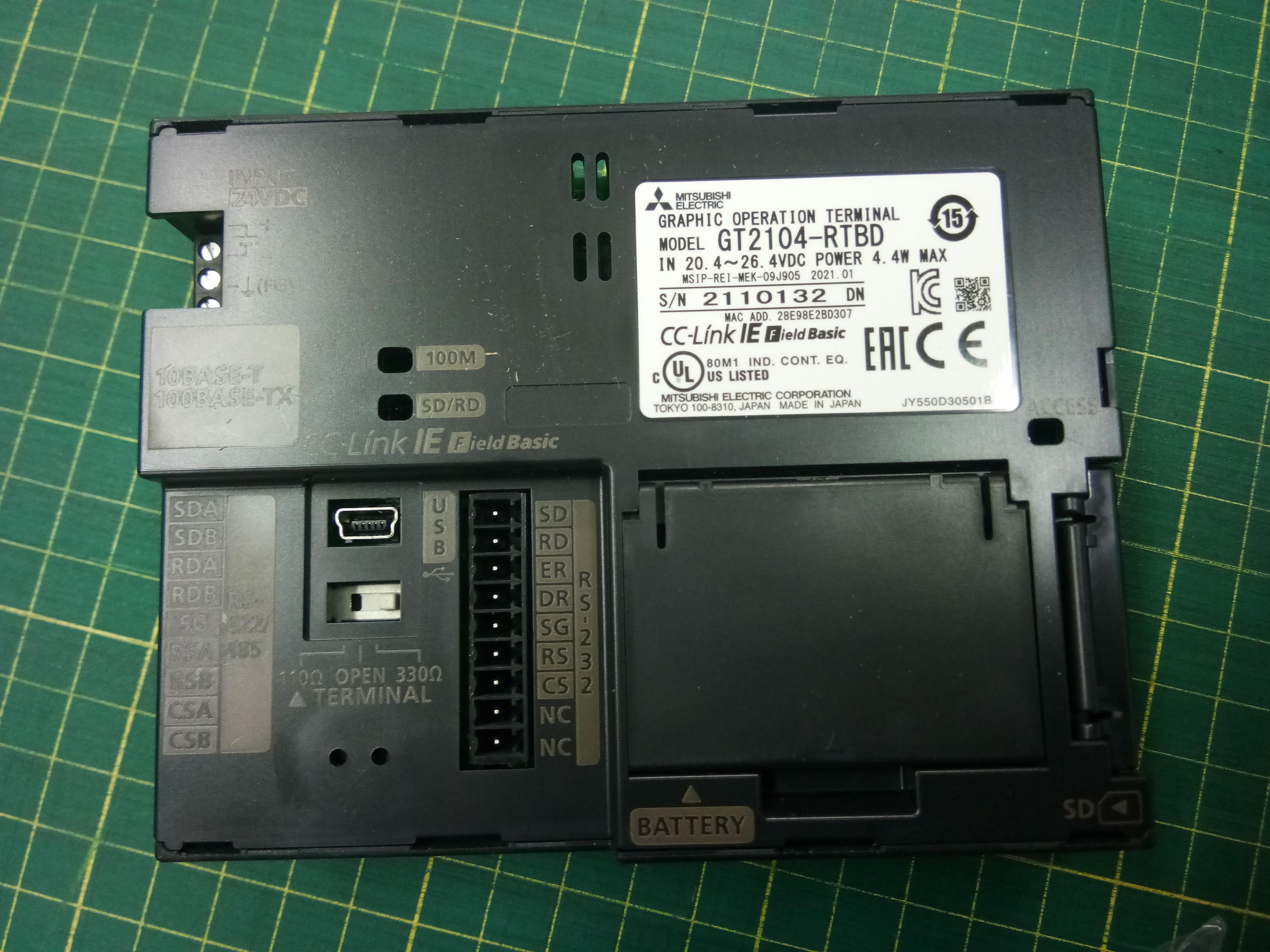

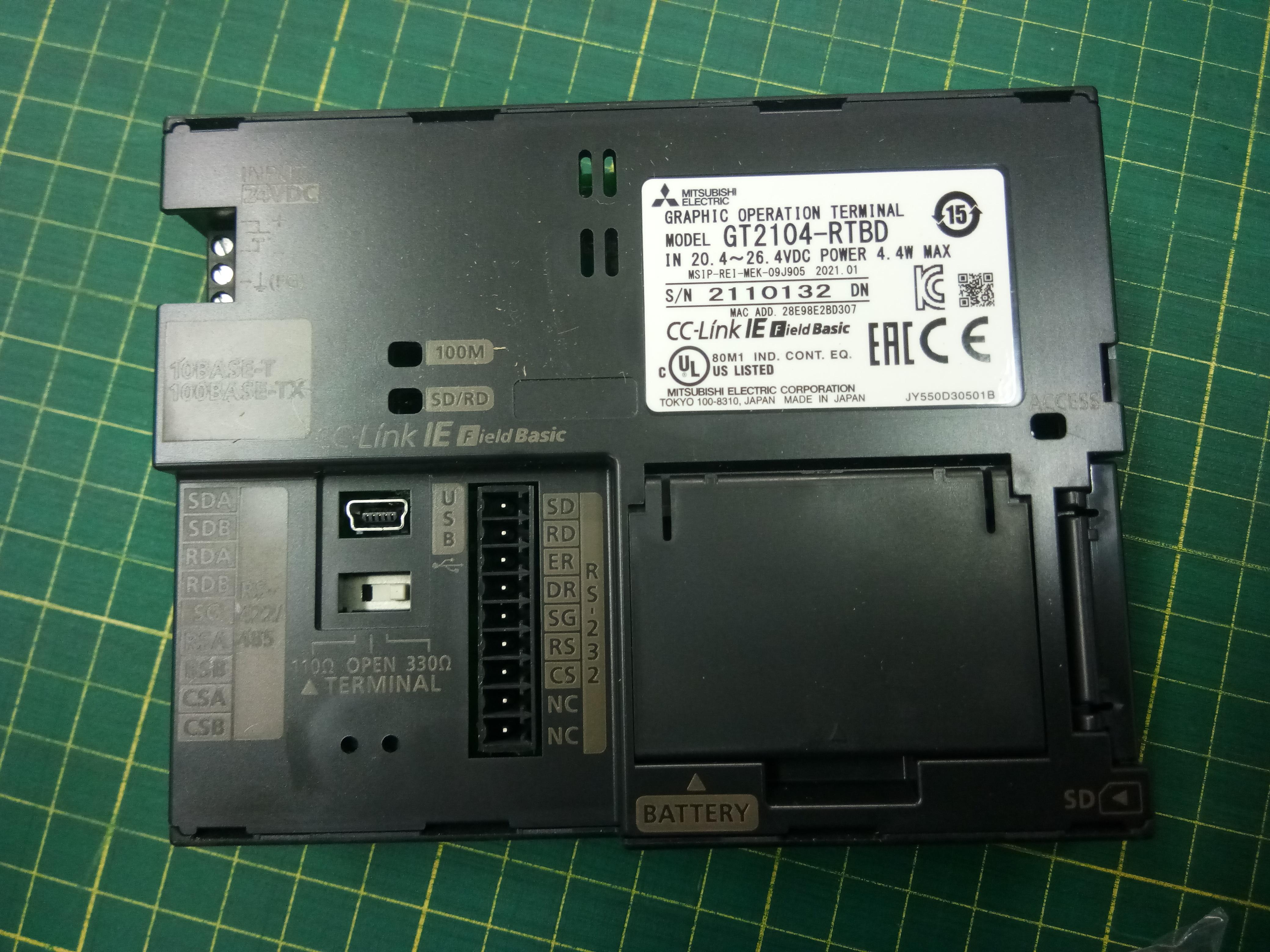

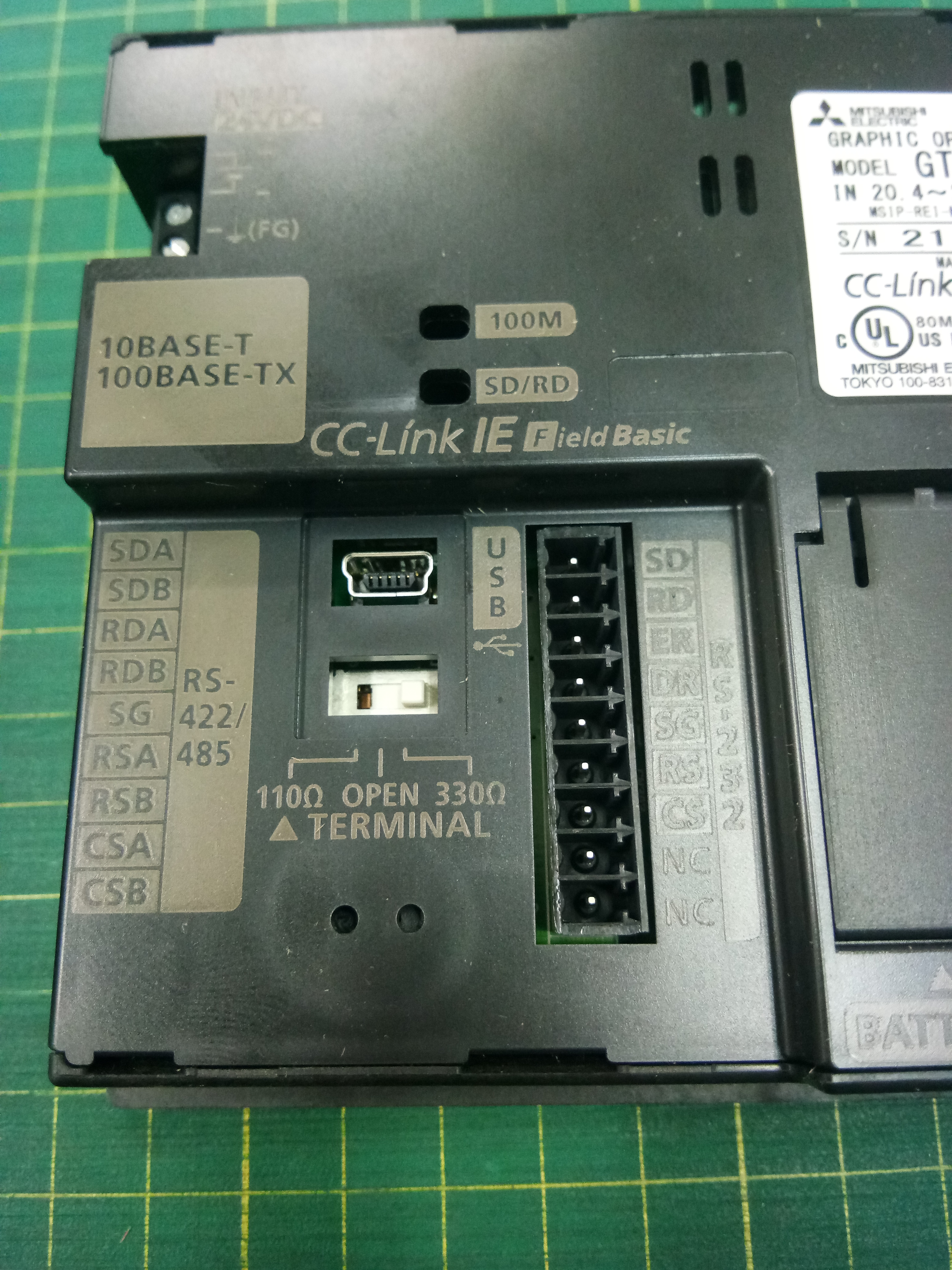

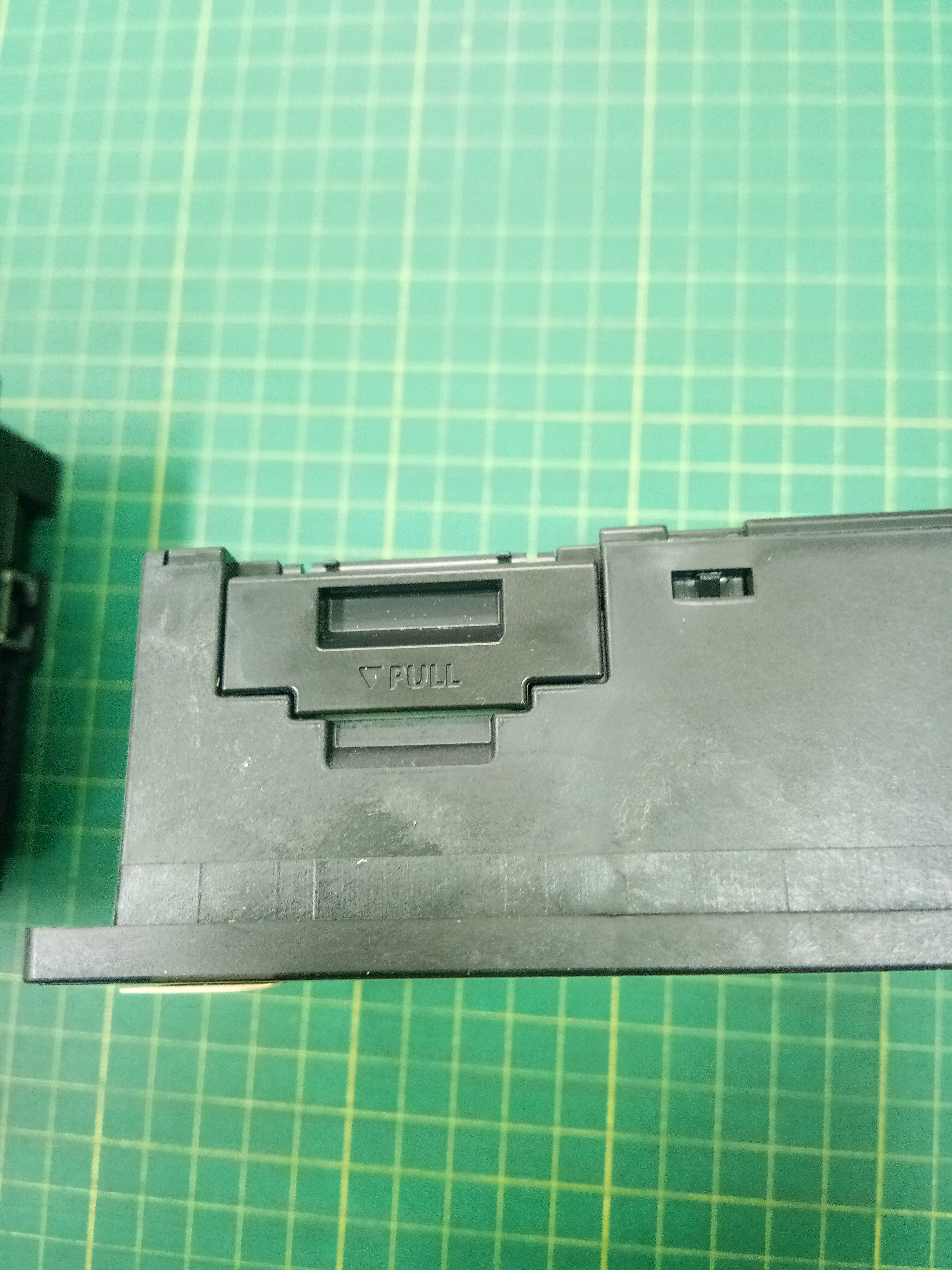

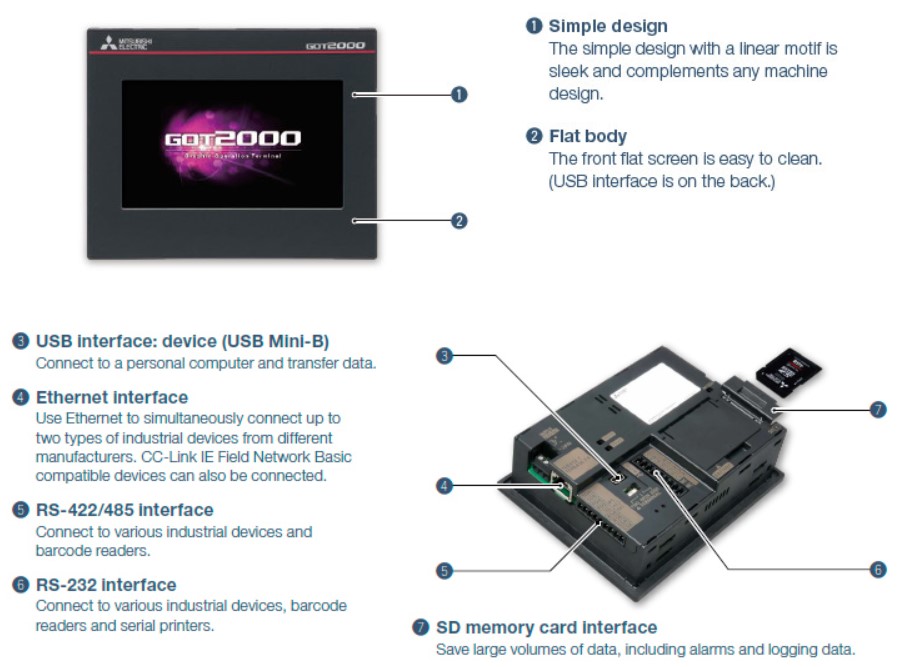

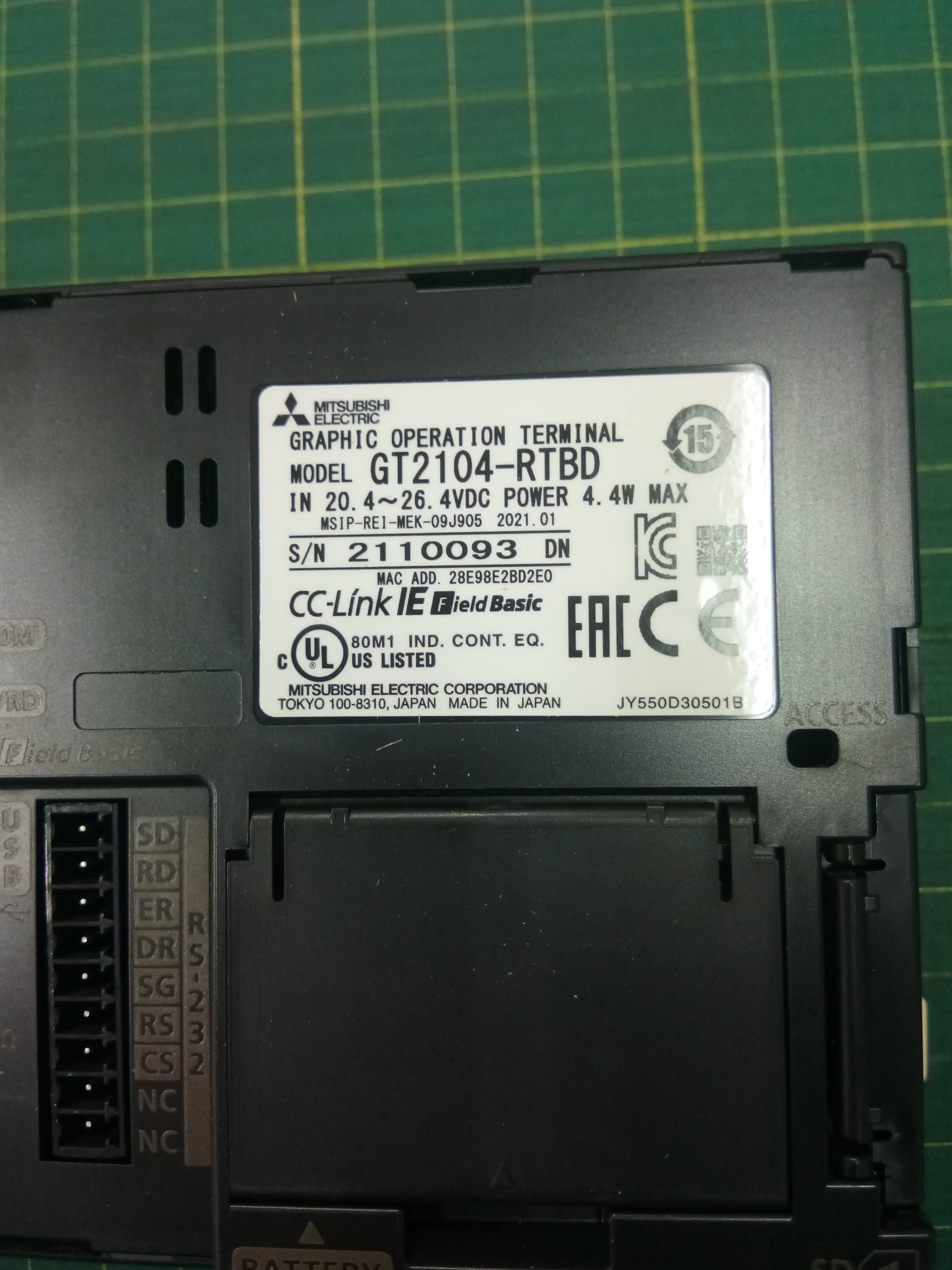

        จอ MITSUBISHI GT2104-RTBD ขนาดจอ 4.3 นิ้ว สามารถเชื่อมต่อกับPLC FX Series และยังสามารถเชื่อมต่อกับคอมพิวเตอร์ได้ โดยใช้ สาย GT10-C30R4 ด้านเปลือยเสียบที่ RS422/485 และ ด้านหัวกลม เสียบกับ PLC MITSUBISHI FX Series

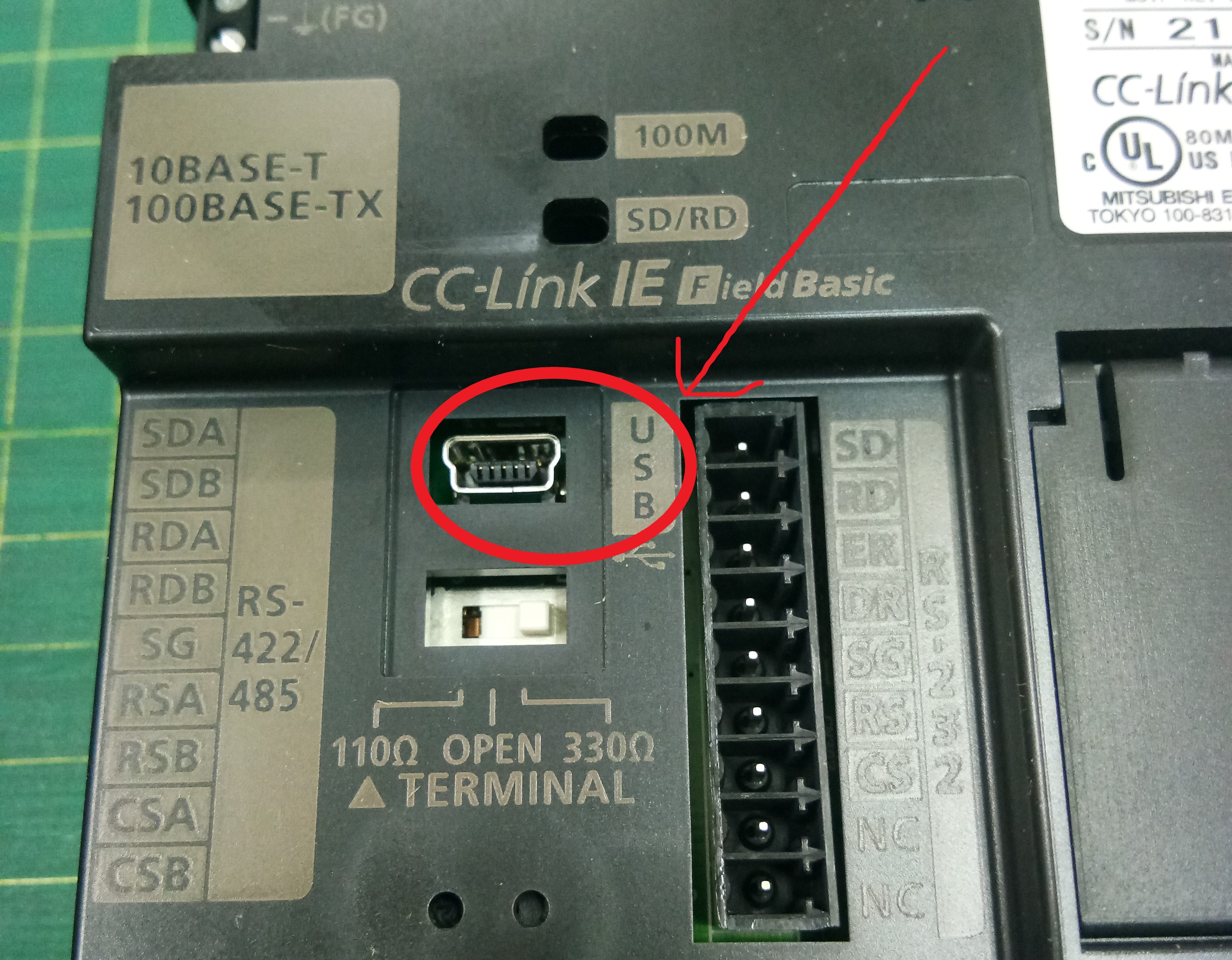

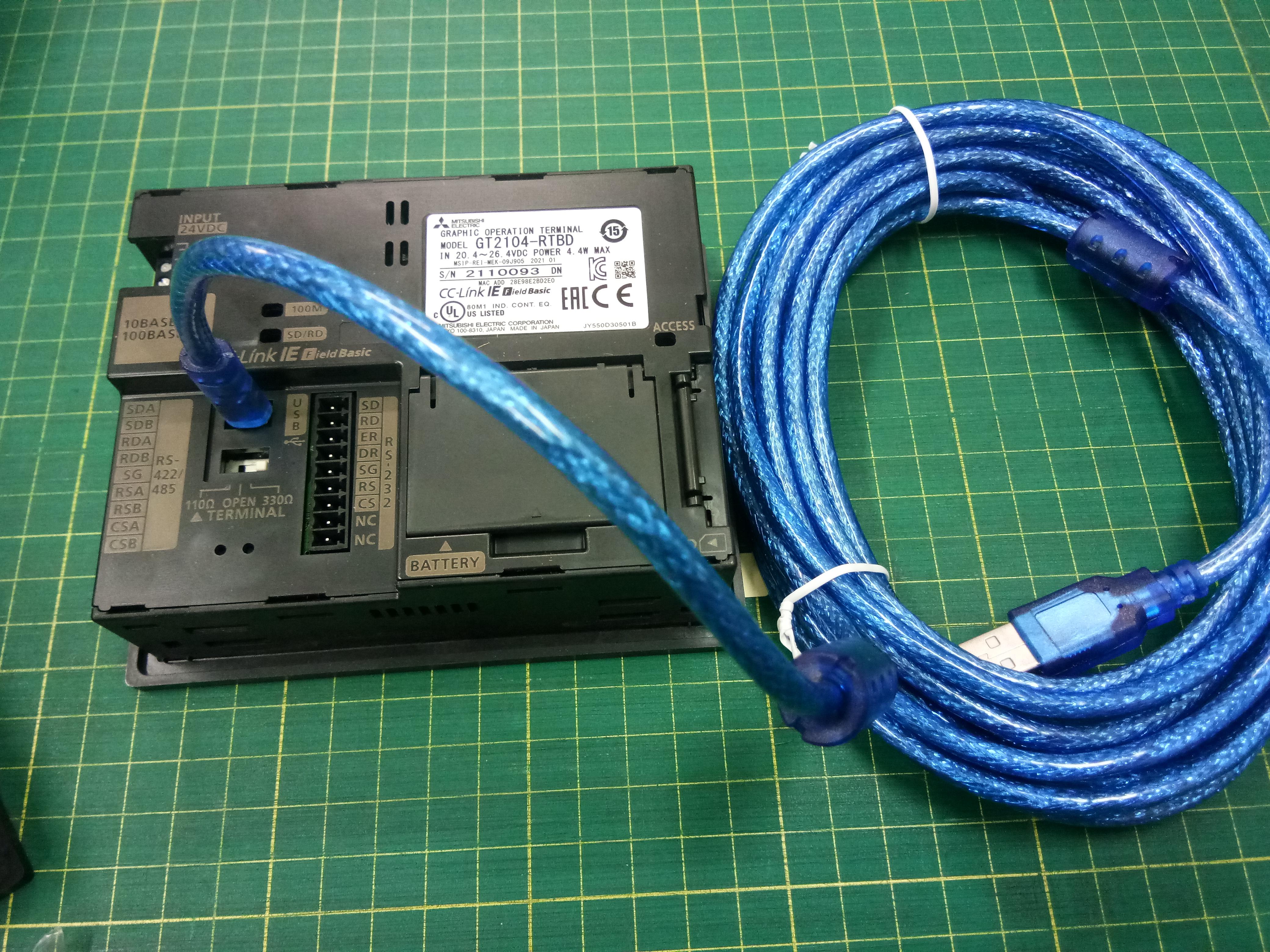

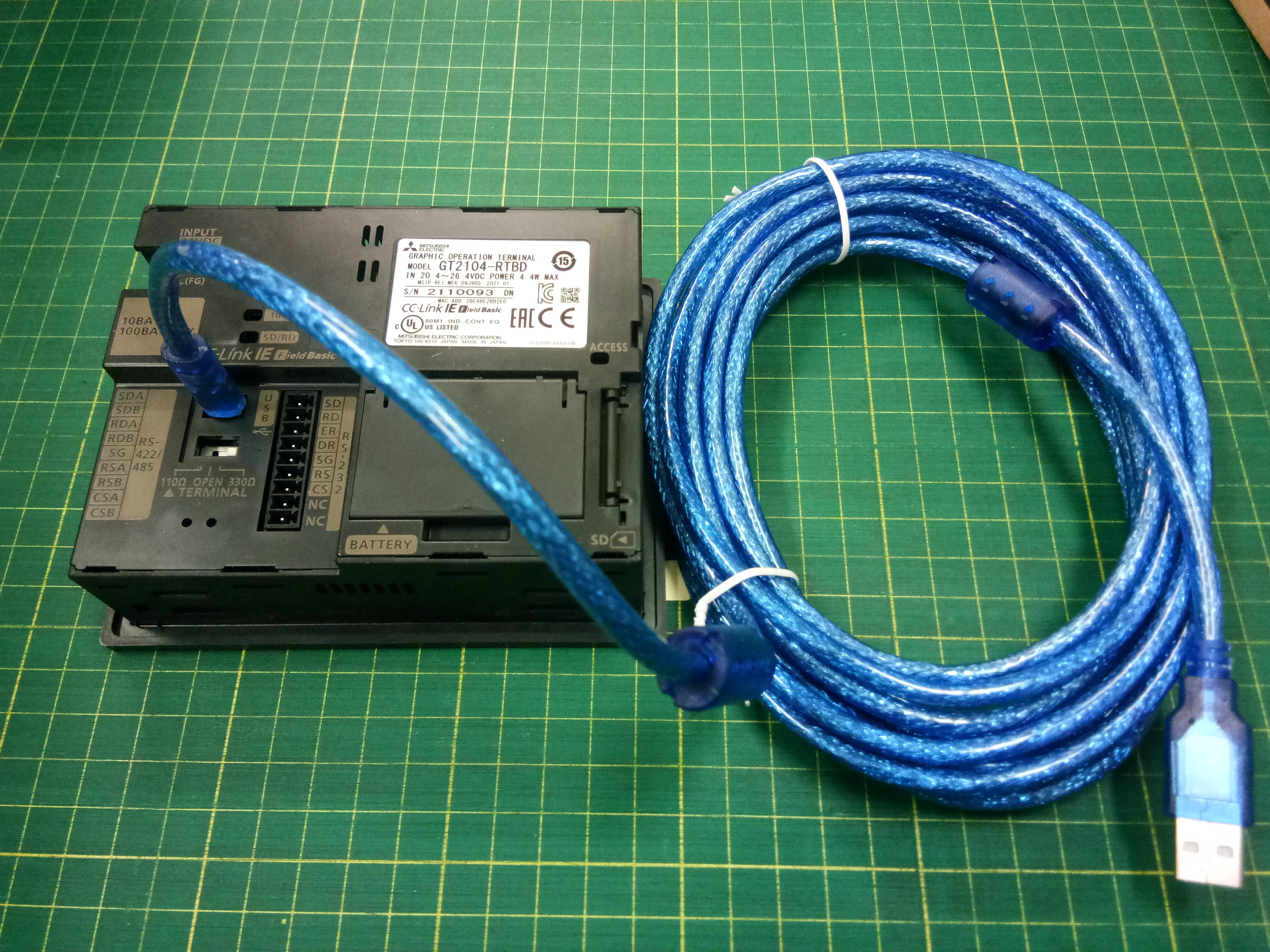

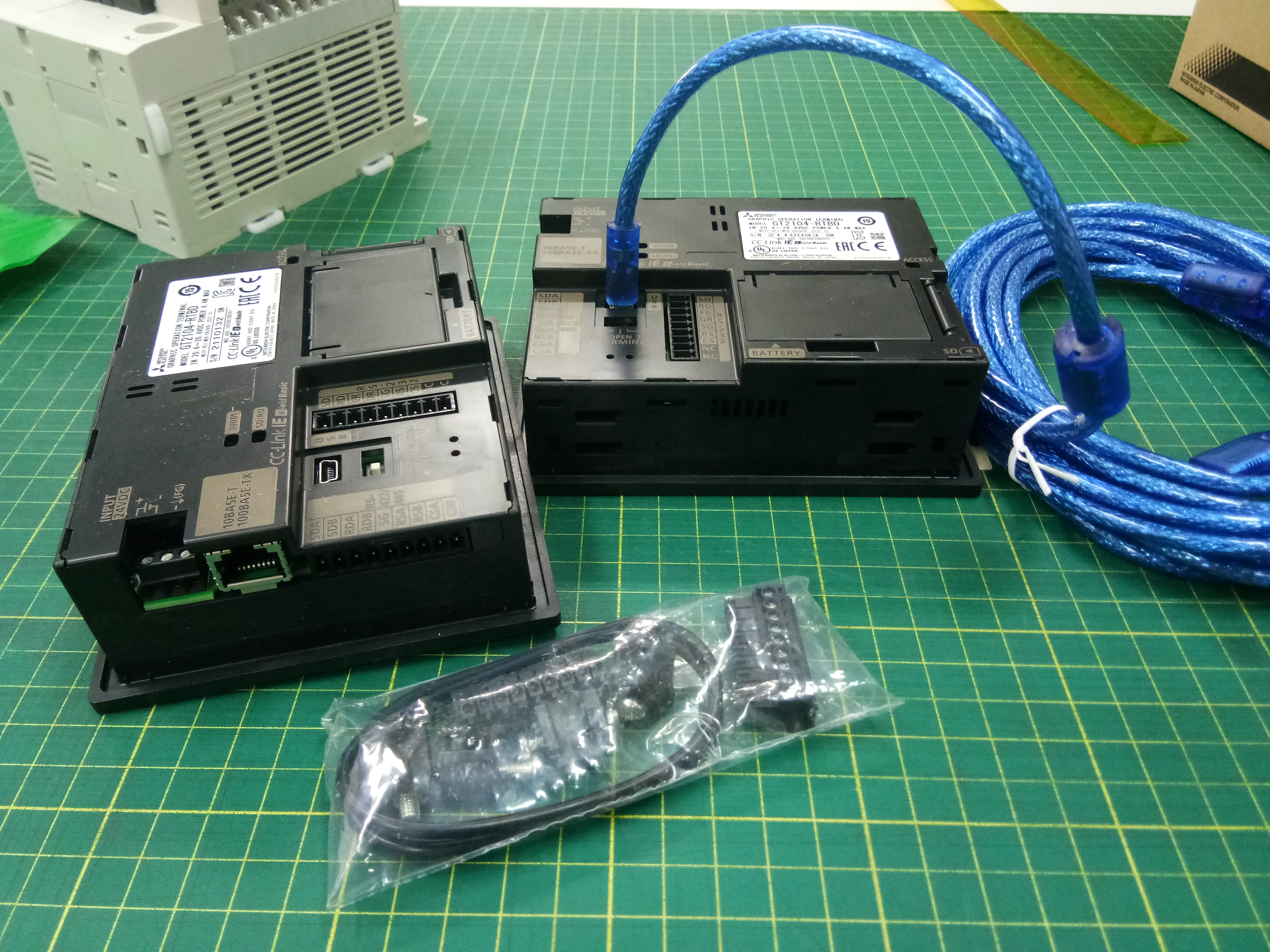

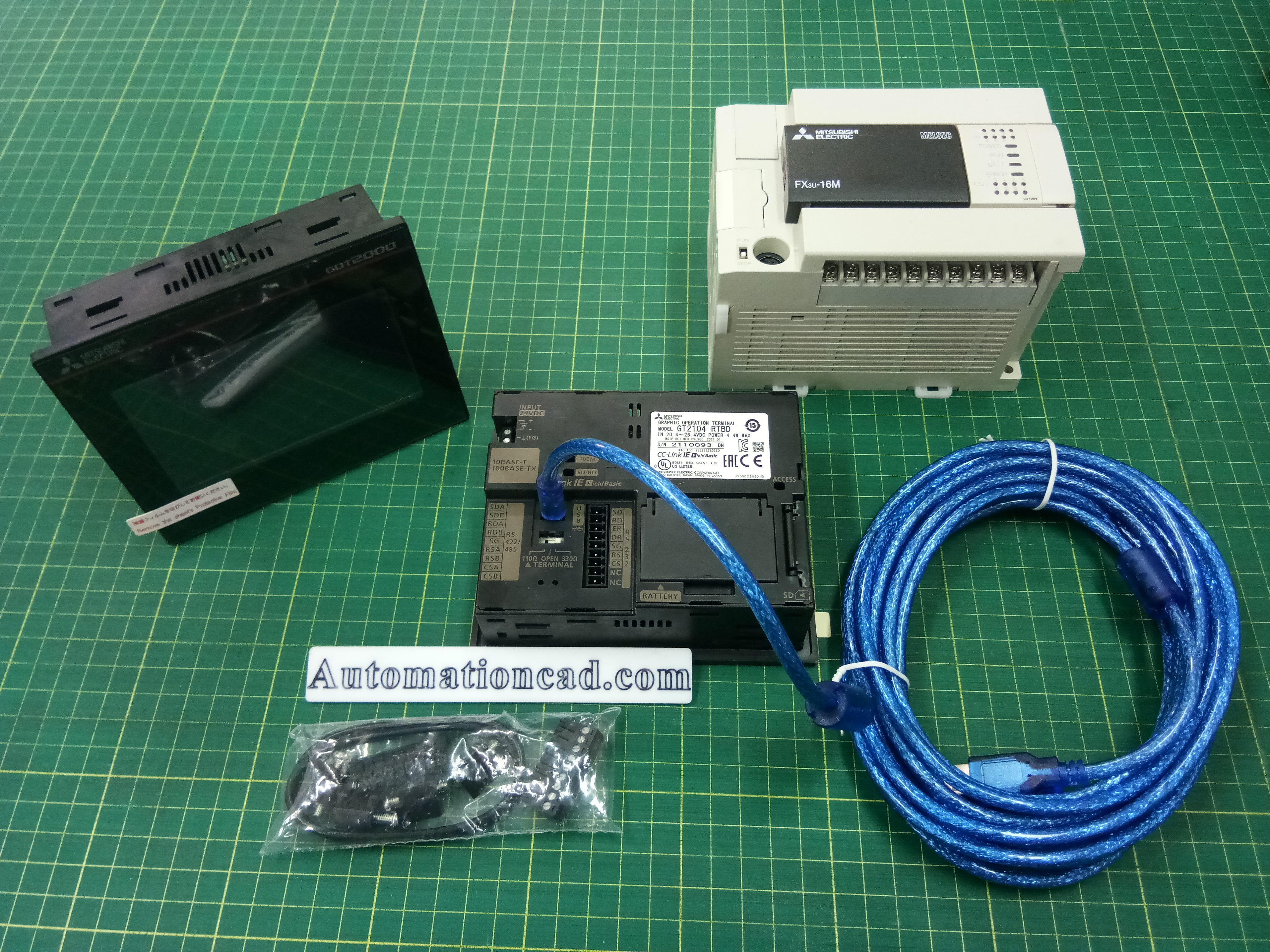

     และสายอีกหนึ่งเส้นที่สามารถใช้งานได้คือ สาย USB-Q(mini) สามารถใช้สายด้าน Mini USB เสียบเข้ากับ Mini Port ของจอ และอีกด้านที่เป็น USB ใช้เสียบกับคอมพิวเตอร์

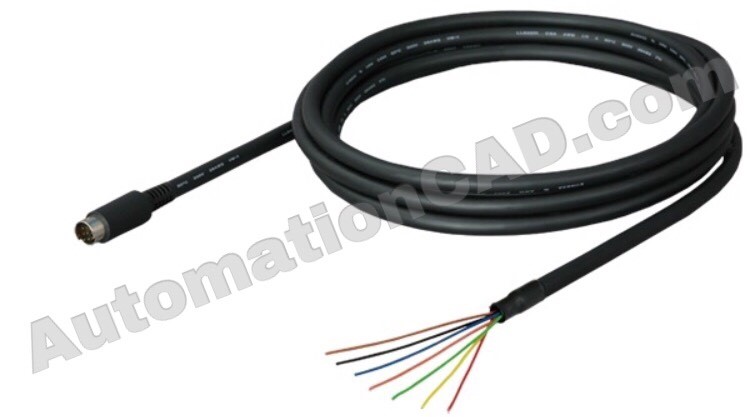

สายที่ต่อจอ GT2104-RTBD กับ PLC Fx Series ---> GT10-C30R4

- เป็น แบบ หัวกลม MINI-DIN 8-pin สำหรับใช้กับ PLC Mitsubishi รุ่น FX /1-3 series

Pin ที่ 1 ตรงกับสายย่อยข้างในฉนวนสี ดำ  Black
Pin ที่ 2 ตรงกับสายย่อยข้างในฉนวนสี น้ำตาล Brown

Pin ที่ 3 ตรงกับสายย่อยข้างในฉนวนสี แดง Red
Pin ที่ 4 ตรงกับสายย่อยข้างในฉนวนสี ส้ม Orange
Pin ที่ 5 ตรงกับสายย่อยข้างในฉนวนสี เหลือง Yellow
Pin ที่ 6 ตรงกับสายย่อยข้างในฉนวนสี เขียว Green
Pin ที่ 7 ตรงกับสายย่อยข้างในฉนวนสี น้ำเงิน Blue
Pin ที่ 8 ตรงกับสายย่อยข้างในฉนวนสี ม่วง Purple

-อีกด้านเป็นสายเปลือย ใช้ต่อกับจอ HMI


  สีน้ำตาล  ต่อ   SDA
  สีดำ        ต่อ   SDB
  สีน้ำเงิน   ต่อ   RDA
  สีเหลือง  ต่อ   RDB
  สีแดง      ต่อ   SG
(***ในรูปตัวอย่างเป็นจอ MITSUBISHI รุ่น GT2104-PMBDS สามารถต่อใช้งานได้เลย)

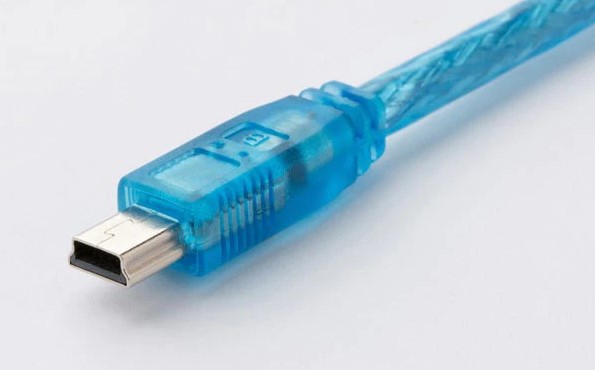

สายที่ต่อจอ GT2104-RTBD กับ COMPUTER ---> USB-Q(mini)

- แบบ mini port ใช้เสียบกับ จอ HMI


- อีกด้านเป็นแบบ USB ใช้เสียบกับ COMPUTER


Features

แหล่งที่มาของสินค้า

เป็นสินค้าเกรด AAA+  จากประเทศไต้หวัน

และผ่านการตรวจสอบใช้งานมาแล้วทุกเส้น

รับประกันสินค้า 6 เดือน  ( ยกเว้นกรณี ใช้งานผิดลักษณะที่ถูกต้อง )
