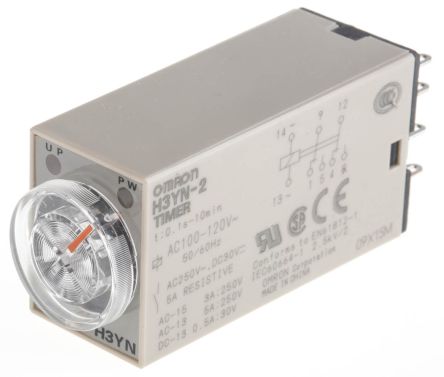

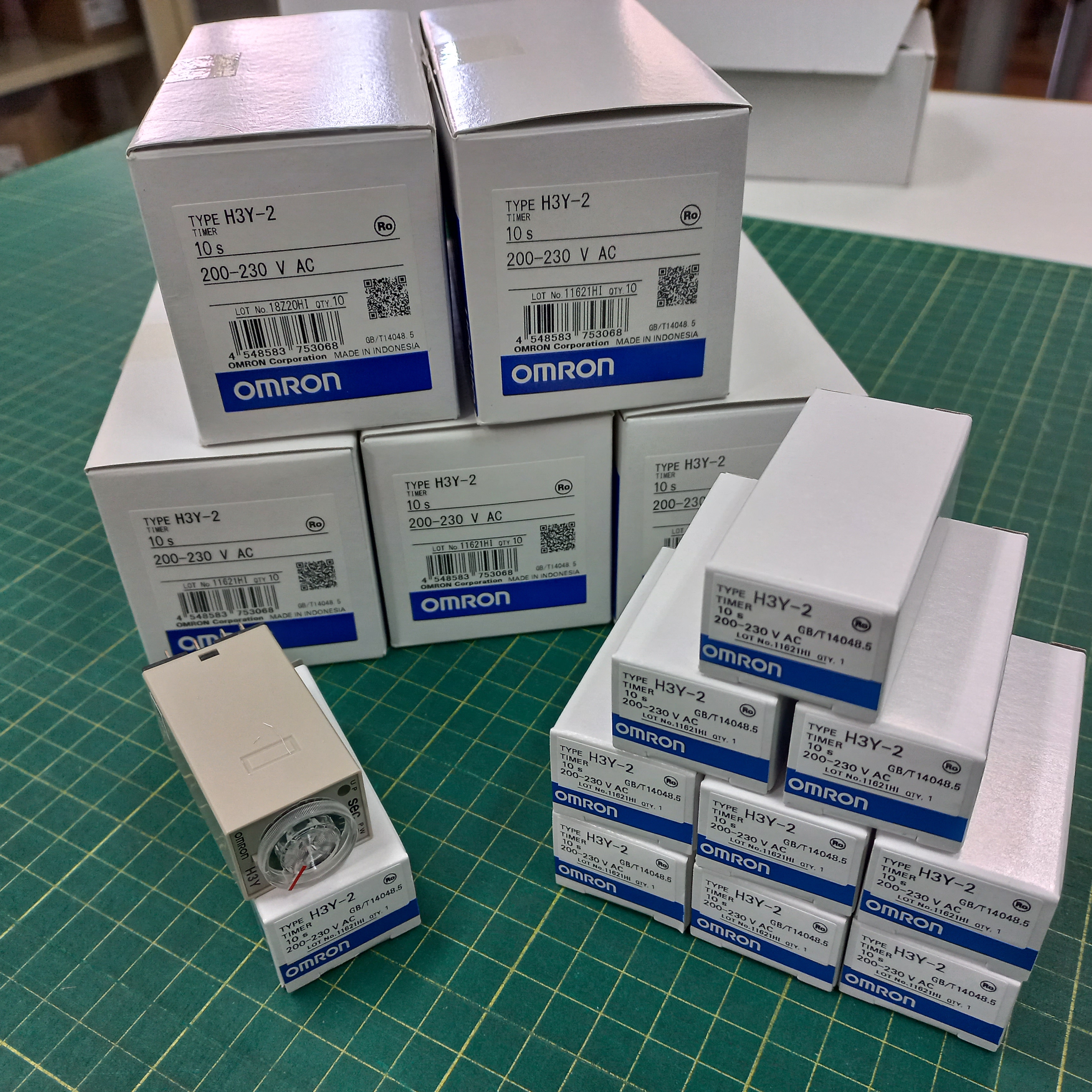

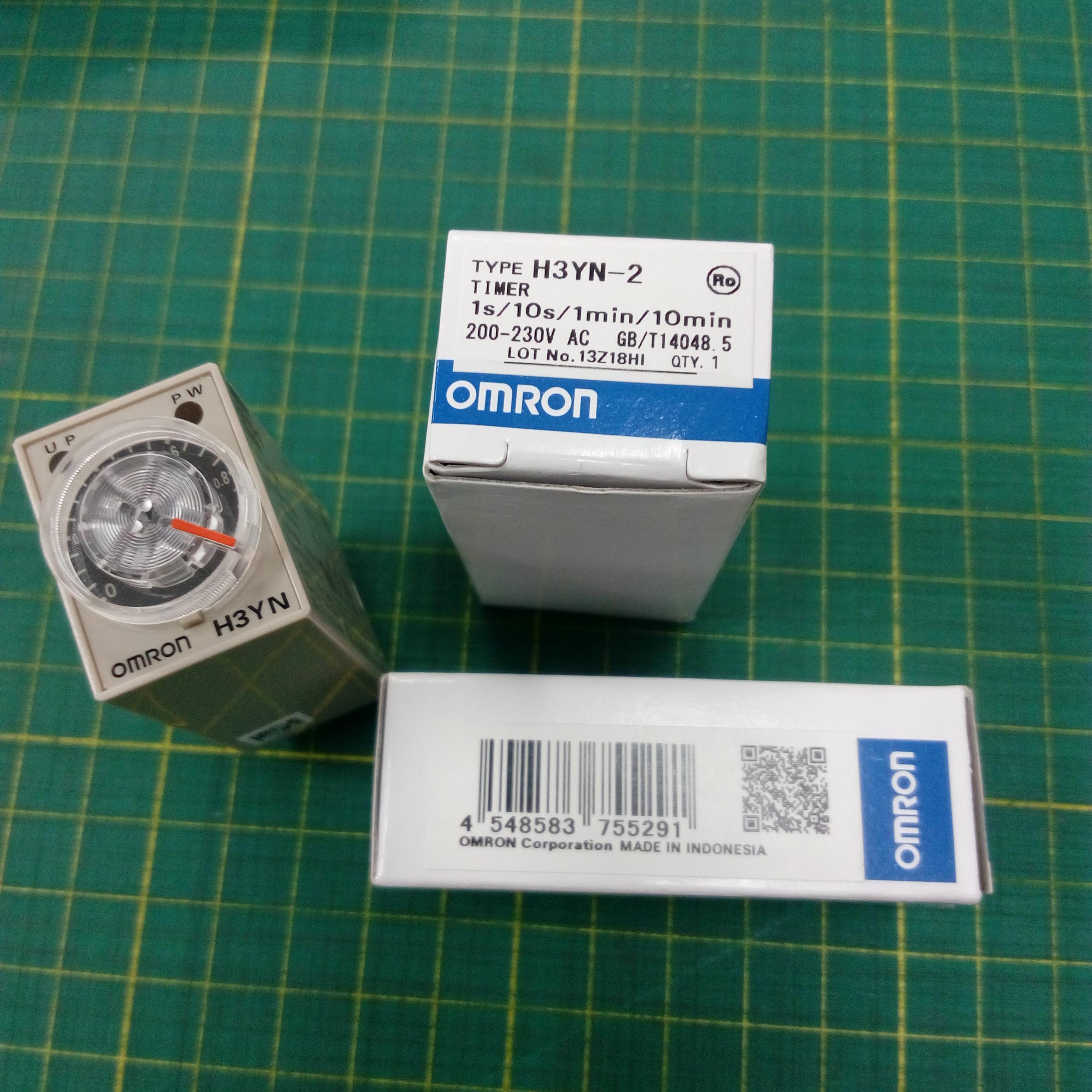

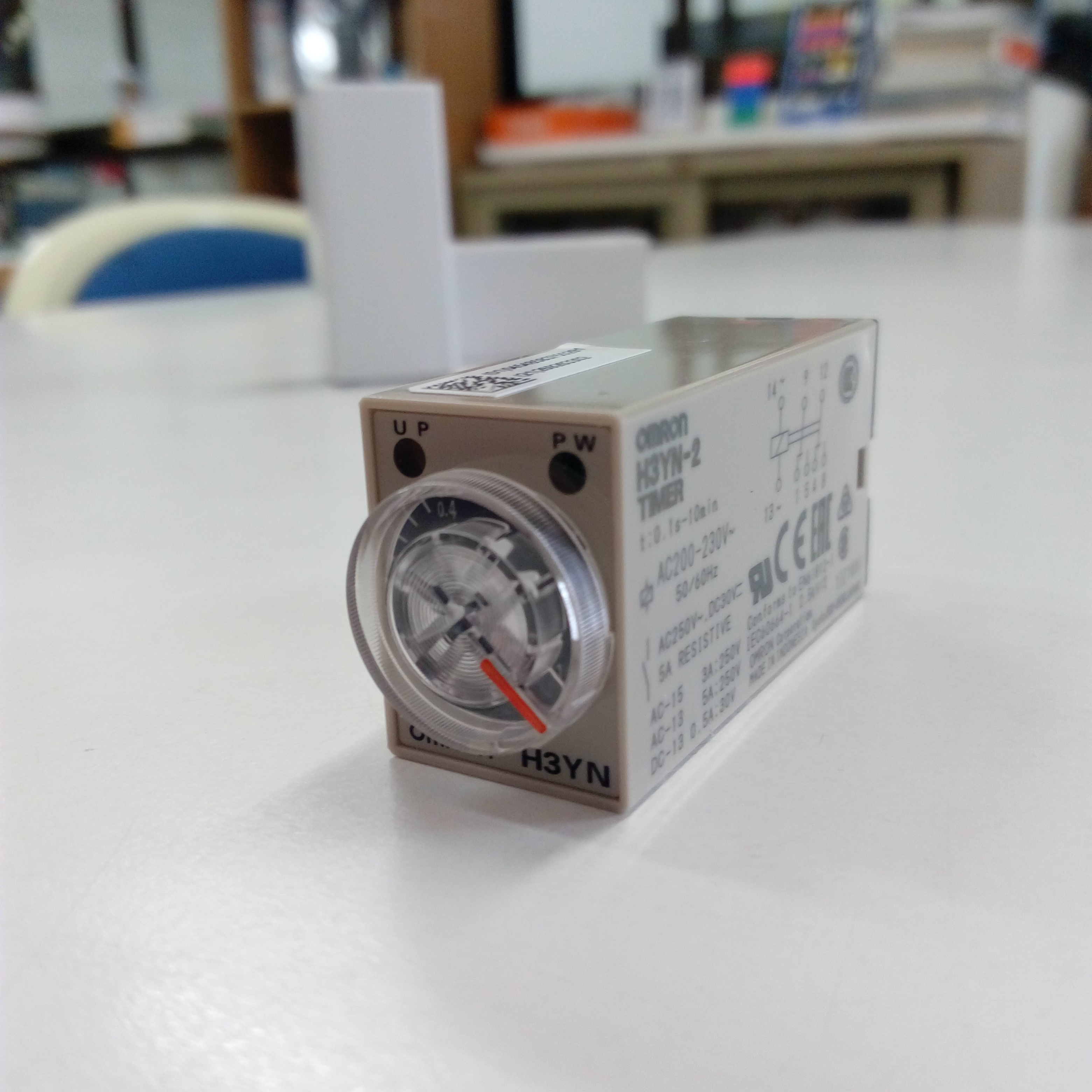

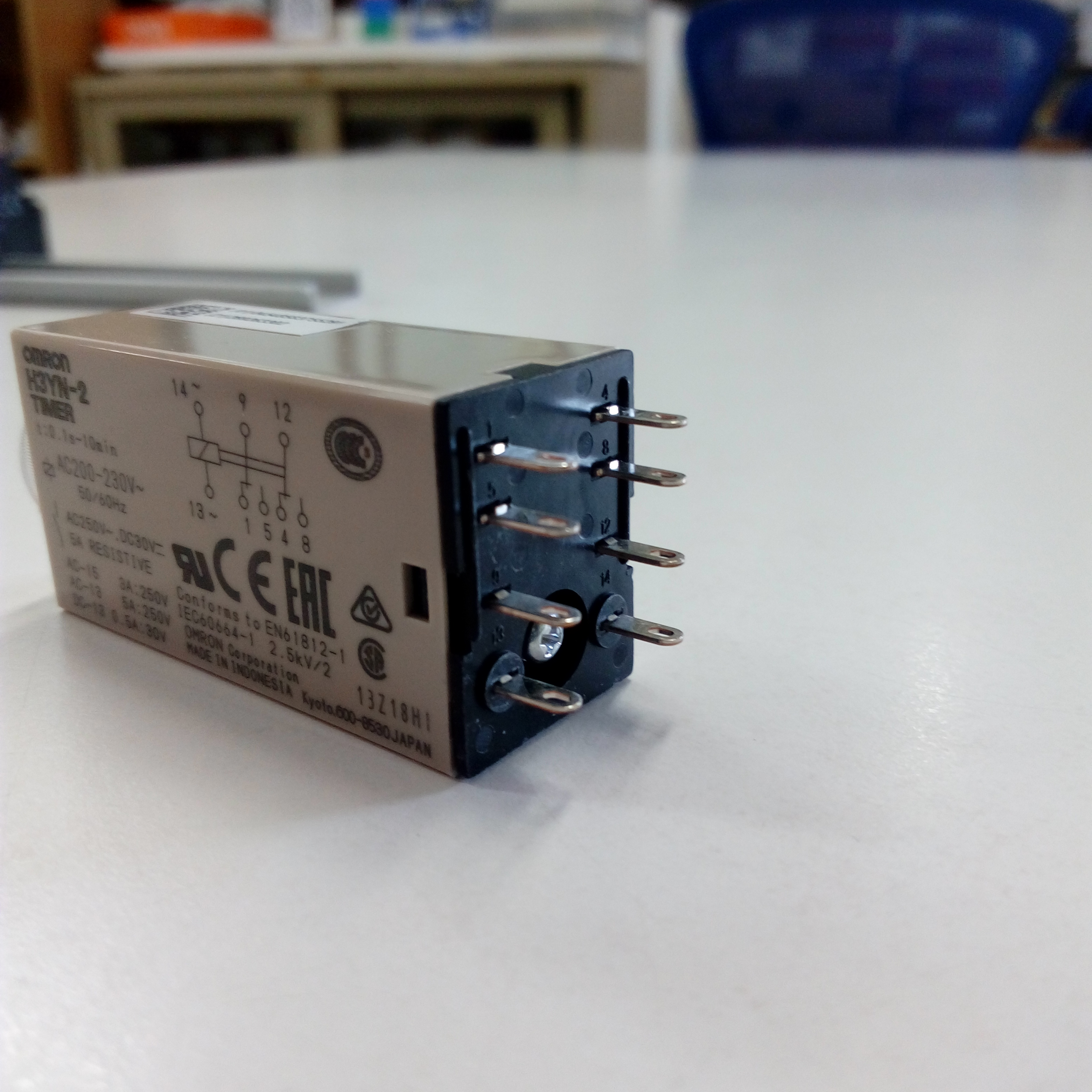

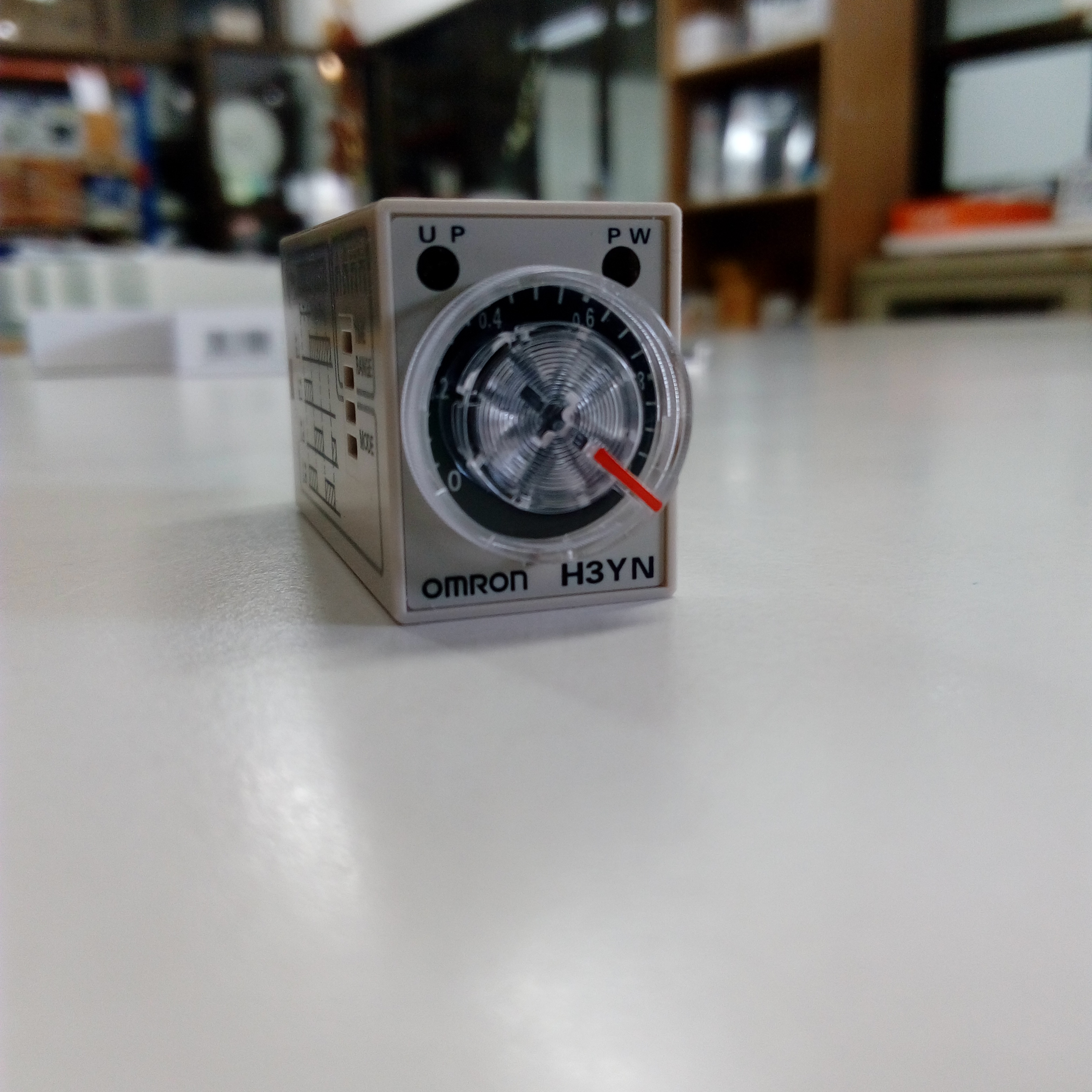

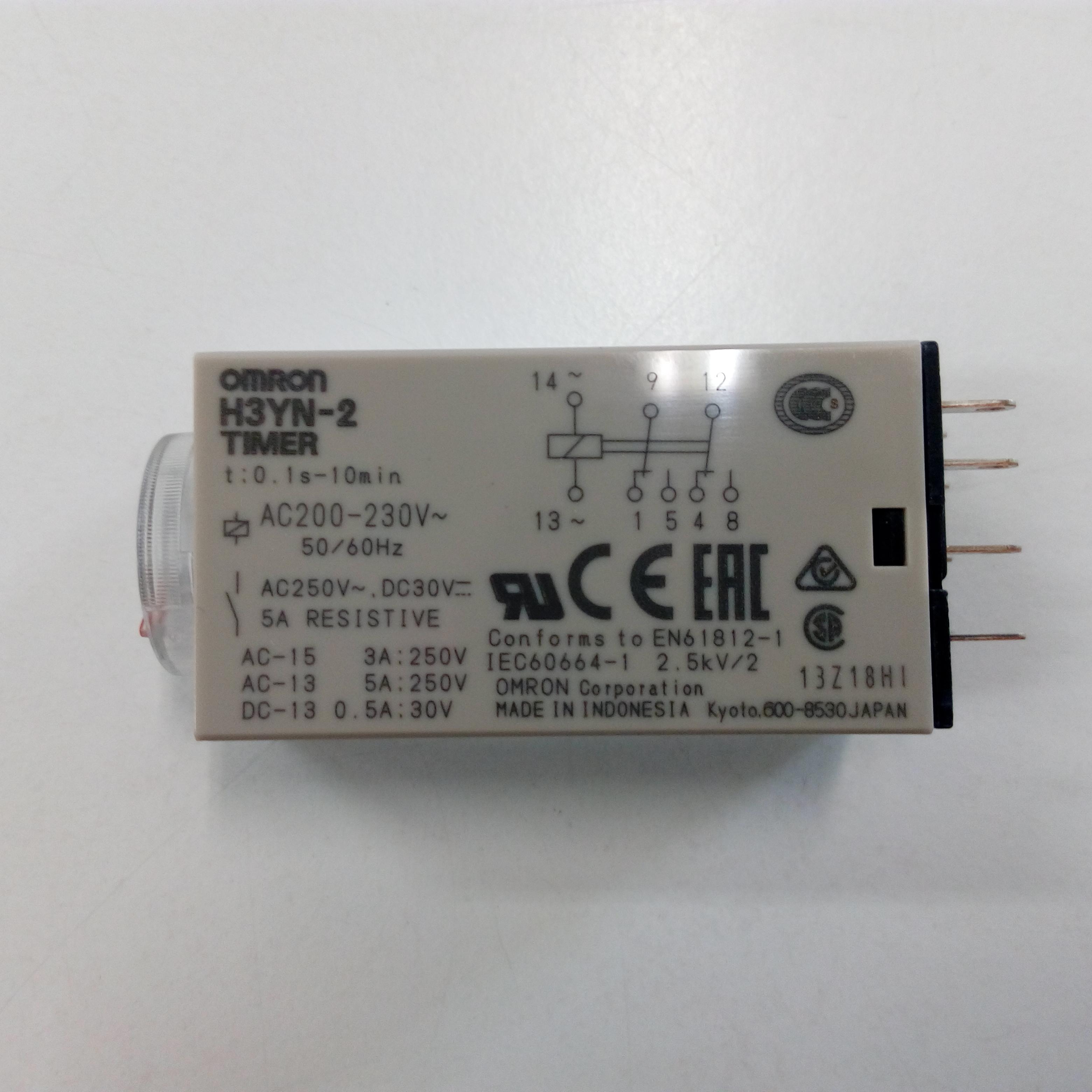

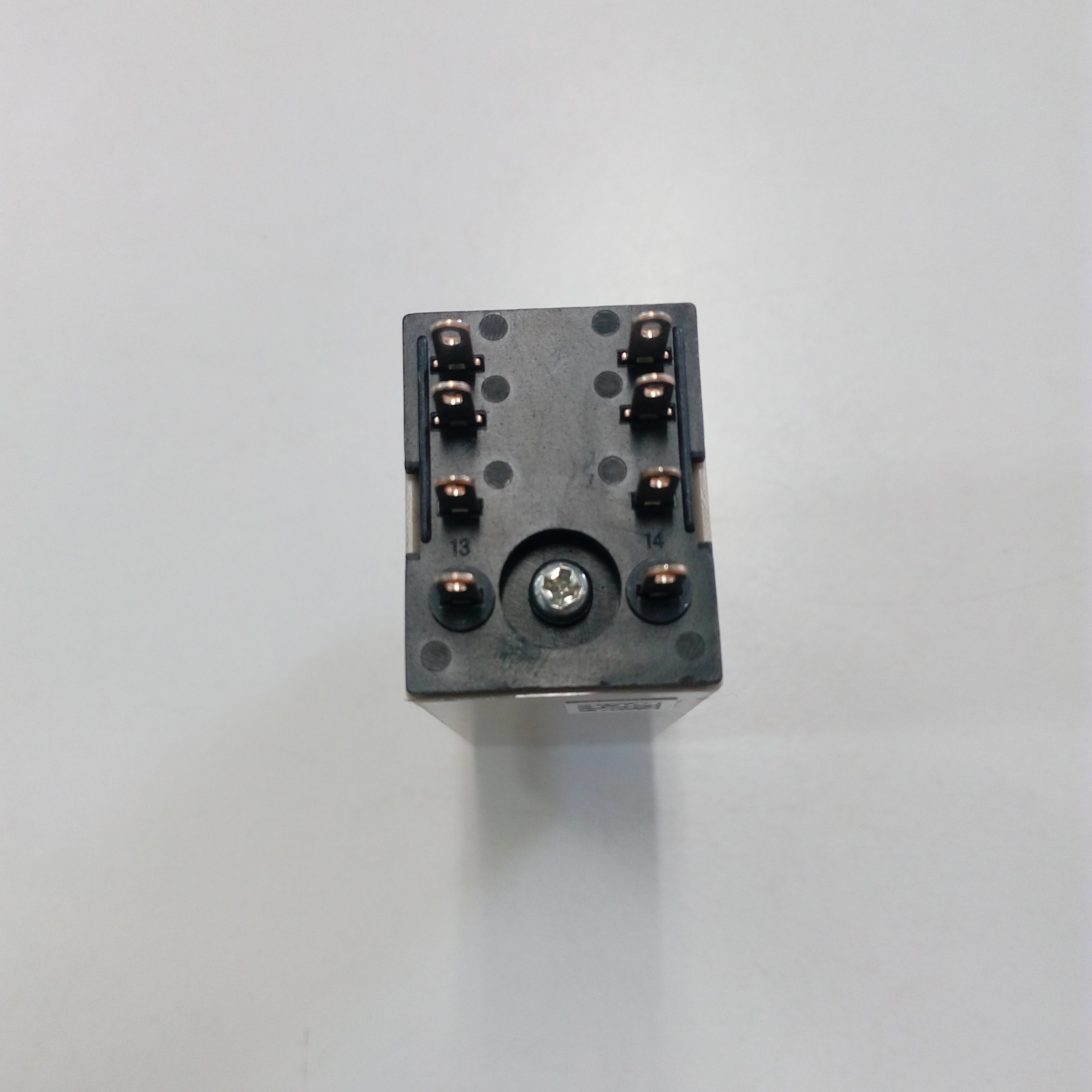

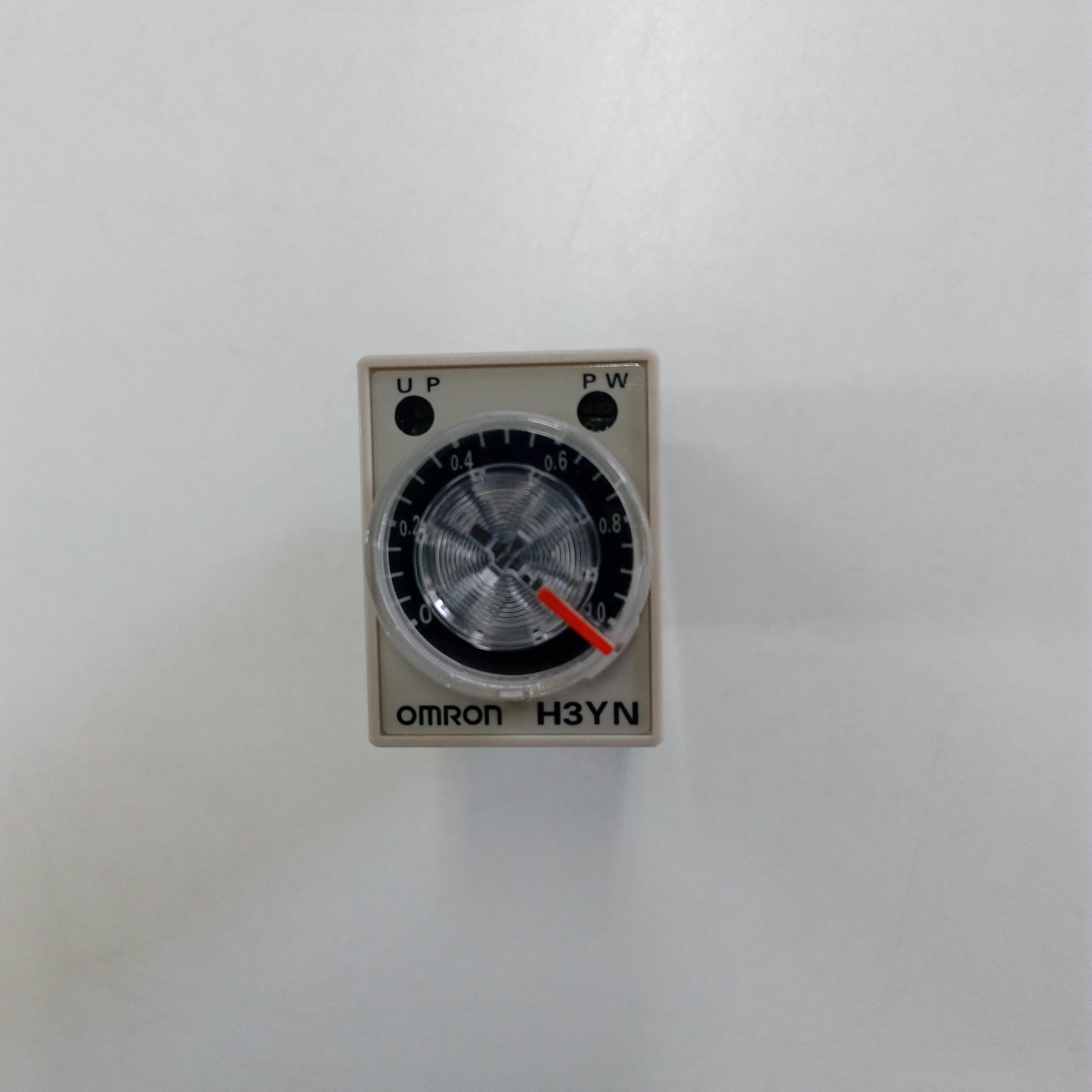

ไทม์เมอร์รีเลย์ OMRON 2 คอนแทค H3YN-2 Timer (1s/10s/1min/10min) 200-230VAC

รหัสสินค้า H3YN-2

1,530.00 บาท

จำนวน{{focus_pdata.unit}}	ส่วนลดต่อ{{focus_pdata.unit}}	ราคาสุทธิต่อ{{focus_pdata.unit}}
{{(typeof focus_pdata.price_list[idx+1] == 'undefined')?('≥ '+price_row.min_quantity):((price_row.min_quantity < (focus_pdata.price_list[idx+1].min_quantity - 1))?(price_row.min_quantity+' - '+(focus_pdata.price_list[idx+1].min_quantity - 1)):price_row.min_quantity)}}	{{number_format(((focus_pdata.price_old === null)?focus_pdata.price:focus_pdata.price_old) - price_row.price,2)}} บาท	{{number_format(price_row.price,2)}} บาท



คงเหลือ	ชิ้น
จำนวน (ชิ้น)	- +
ซื้อเลย หยิบลงตะกร้า ซื้อเลย หยิบลงตะกร้า คุณมีสินค้าชิ้นนี้ในตะกร้า 0 ชิ้น
บัตรประชาชน บุ๊คแบ๊งค์ คุ้มครองโดย LnwPay

คุยกับร้านค้า	โทร (088) 765-6944 AutomationCAD Add @a1a2
{{ size_chart_name }}
หมวดหมู่	TIMER
สภาพ	สินค้าใหม่
เพิ่มเติม
สภาพ	สินค้ามือสอง
เกรด
สถานะสินค้า
ระยะเวลาจัดเตรียมสินค้า
เข้าร่วมโปรโมชั่น


Share :

รายละเอียดสินค้า
วิธีการสั่งซื้อ
สินค้าที่เกี่ยวข้อง

รายละเอียดสินค้า

ข้อมูล

น้ำหนัก

บาร์โค้ด

ลงสินค้า

อัพเดทล่าสุด

รายละเอียดสินค้า

TIMER RELAY OMRON แท้

TIMER OMRON มี 4 แบบ
- Analog Timer แบบเป็น หน้าปัทม์ หมุนๆ
- Digital Timer แบบเป็น ตัวเลข กดๆ
- Delay Timer แบบตั้งเวลาหน่วงแบบไขควงหมุน
- Time Swtich แบบตั้งเวลาเปิดปิดตามเวลาของนาฬิกา

เราจำหน่าย TIMER OMRON ทุกรุ่น แต่บางรุ่นไม่ได้เอาขึ้นเว็บไซด์
บางรุ่นไม่ได้เก็บ STOCK ( รอเบิกของ 1 วัน ก็พร้อมส่ง)
สอบถามราคาได้.. ถ้าไม่พบรุ่นที่ต้องการบนหน้าเว็บ ทัก Line มาได้เลย

คำอธิบายประกอบ Timer Relay OMRON รุ่นต่างๆ เพื่อให้เลือกใช้งานได้
เหมาะสมที่สุด

Supply Voltage	Time-limit contact	Short-time range model (0.1s to 10 min)	Long-time range model (0.1 min to 10h)
24,100 to 120,200 to 230 VAC; 12,24,48,100 to 110,125 VDC	DPDT	H3YN-2	H3YN-21
24,100 to 120,200 to 230 VAC; 12,24,48,100 to 110,125 VDC	4PDT	H3YN-4 *1	H3YN-41 *1
24 VDC	4PDT (Twin contact)	H3YN-4-Z 1,2	H3YN-41-Z 1,2

Note : Sockets and Hold-down Clips are not included with the H3YN. They must be orderd separately.
*1. Use the H3YN-4 or H3YN-41 Series when switching micro loads, and use the H3YN-4-Z or H3YN-41-Z Series when switching even smaller loads.
*2. Only models with 24 VDC power supply are available

Specifications
Ratings

Item	H3YN-2/-4/-4-Z	H3YN-21/-41/-41-Z
Time ranges	0.1s to 10min (1s,10s,1min,10min max. selectable)	0.1min to 1h (1min,10min,1h1or10h max. selectable)
Rated supply voltage 5 , 6	24, 100 to 120, 200 to 230 VAC (50/60 Hz) 1 12, 24, 48, 100 to 110, 125 VDC 2
Pin type	Plug-in

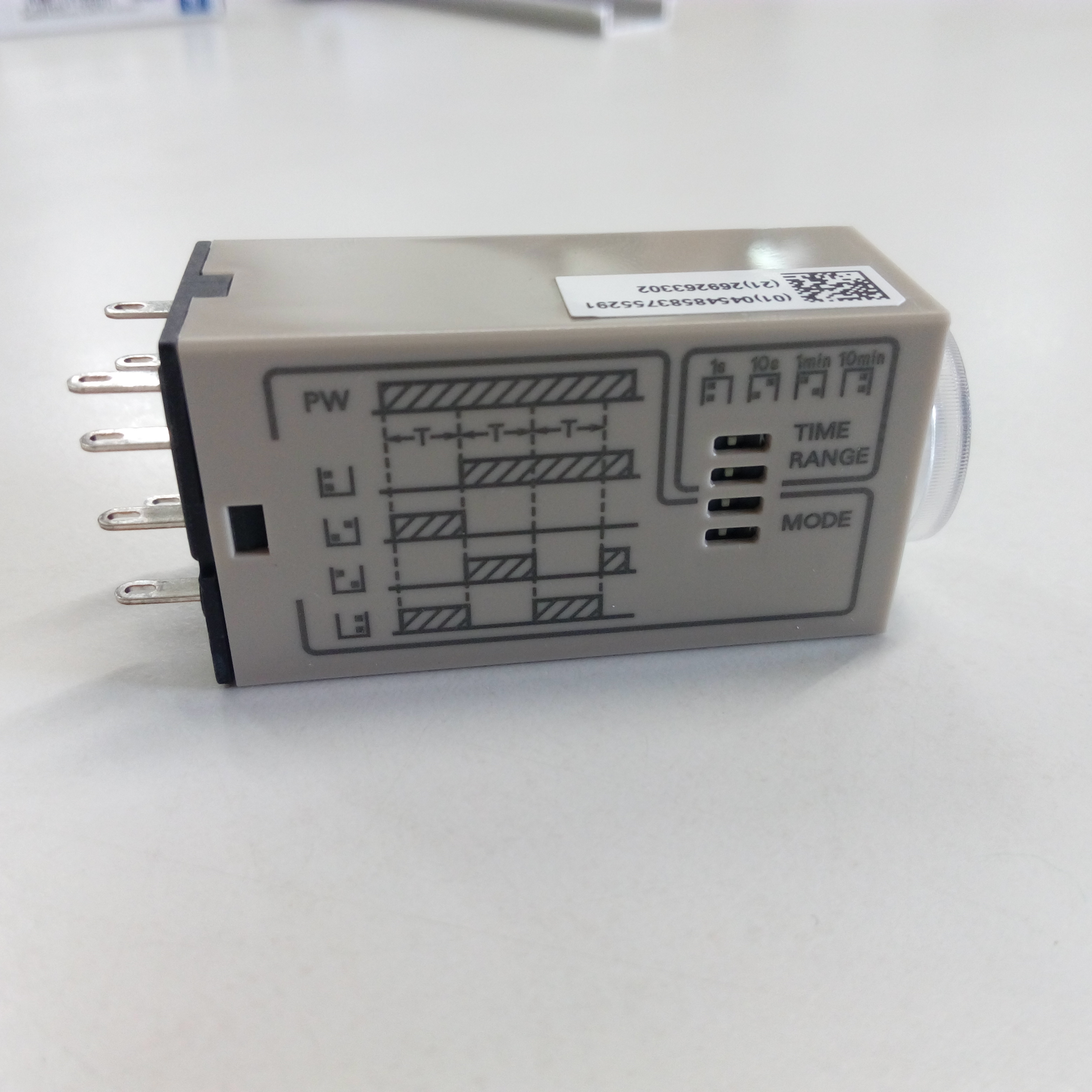

Operating mode	ON-delay, interval, flicker OFF start, or flicker ON start (Selctable with DIP switch)
Operating voltage range	85% to 110% of rated supply voltage (12VDC:90% to 110% of rated supply voltage) *3
Reset voltage	10% min. of rated supply voltage *4
Power consumption	100 to 120 VAC: Relay ON: Approx. 1.8 VA (1.6W) at 120 VAC, 60 Hz Relay OFF: Approx. 1 VA (0.6 W) at 120 VAC, 60 Hz 200 to 230 VAC: Relay ON: Approx. 2.2 VA (1.8 W) at 230 VAC, 60 HZ Relay OFF: Approx. 1.5 VA (1.1 W) at 230 VAC, 60 Hz 24 VAC: Relay ON: Approx. 1.8 VA (1.4 W) at 24VAC, 60 Hz Relay OFF: Approx. 0.3 VA (0.2 W) at 24 VAC, 60 Hz 12 VDC: Relay ON: Approx. 1.1 W at 12 VDC Relay OFF: Approx. 0.1 W at 12 VDC 48 VDC: Relay ON: Approx. 1.1 W at 24 VDC Relay OFF: Approx. 0.1 W at 24 VDC 100 to 110 VDC: Relay ON: Approx. 1.2 W at 48 VDC Relay OFF: Approx. 0.3 W at 48 VDC 125 VDC: Relay ON: Approx. 1.6 W at 125 VDC Relay OFF: Approx. 0.4 W at 125 VDC
Control outputs	DPDT: 5 A at 250 VAC, resistive load (cosΦ=1) The minimum applicable load is 1 mA at 5 VDC (P referance value). Contact materials: Ag 4PDT: 3 A at 250 VAC, resistive load (cosΦ=1) H3YN-4/-41 series: The minimum applicable load is 1 mA at 1 VDC (P referance value). H3YN-4-Z/-41-Z series: The minimum applicable load is 1 mA at 1 VDC (P referance value). Contact materials: Au-clad + Ag-alloy
Ambient operating temperature	-10 ํC to 50 ํC (with no icing)
Storange temperature	-25 ํC to 65 ํC
Ambient operating humudity	35% to 85%

*1. Do not use the output from an inverter as the power supply. Refer to Safety Precautions
for All Timers for details on your OMRON website.
*2. Single-phase, full-wave-rectified power supplies can be used.
*3. When using the H3YN continuously in any place where the ambient temperature is in
a range of 45 ํC to 50 ํC, supply 90% to 110% of the rated supply voltages
(supply 95% to 110% with 12 VDC type).
*4. Set the reset voltage as the follows to ensure proper resetting.
100 to 120 VAC: 10 VAC max
200 to 230 VAC: 20 VAC max.
100 to 110 VDC: 10 VDC max.
*5. Refer to safety Precautions for All Timers on your OMRON website when combinig
the Timer with an AC 2-wire proximity sensor.
*6. A diode to prevent reverse voltages is provided only on models with a DC power supply.

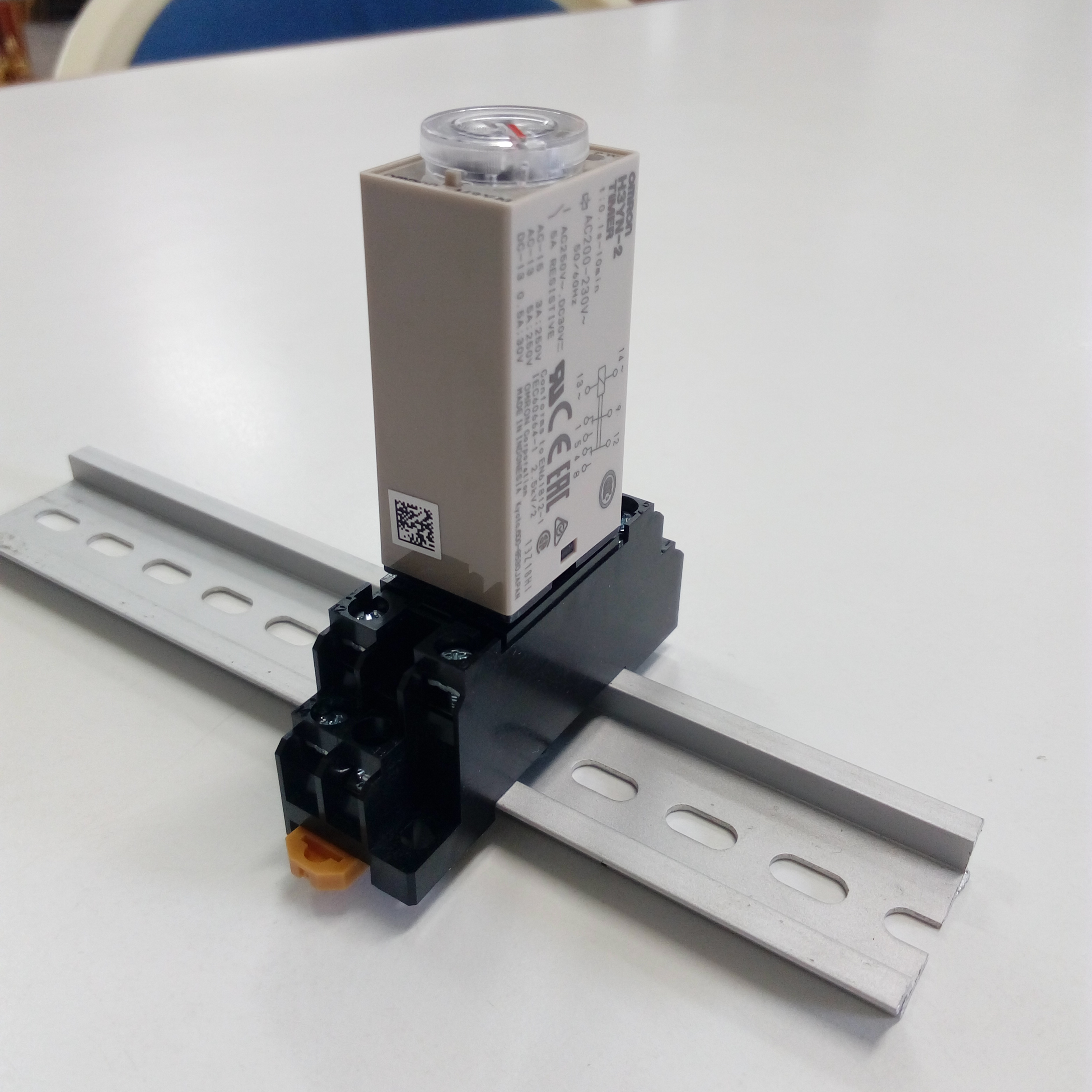

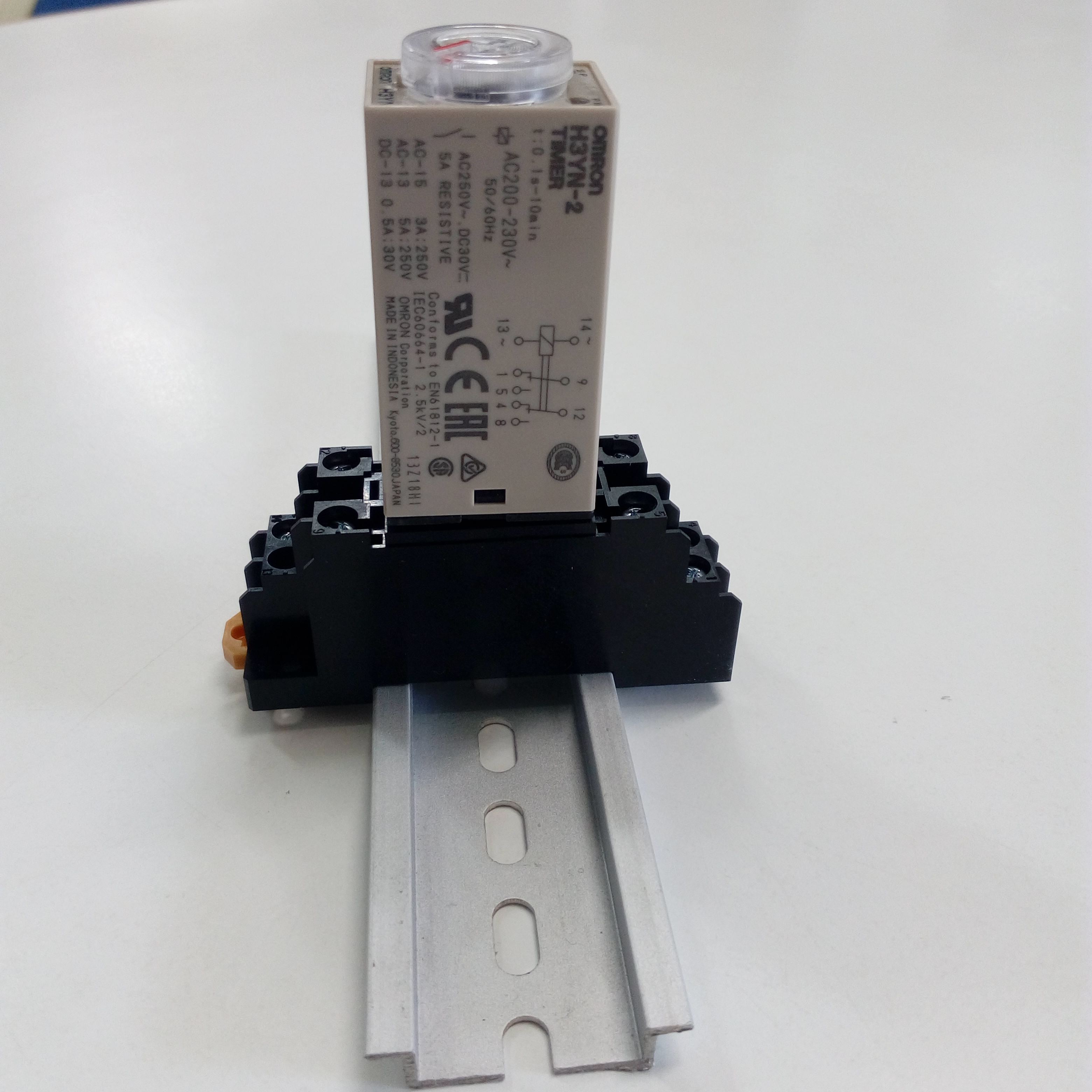

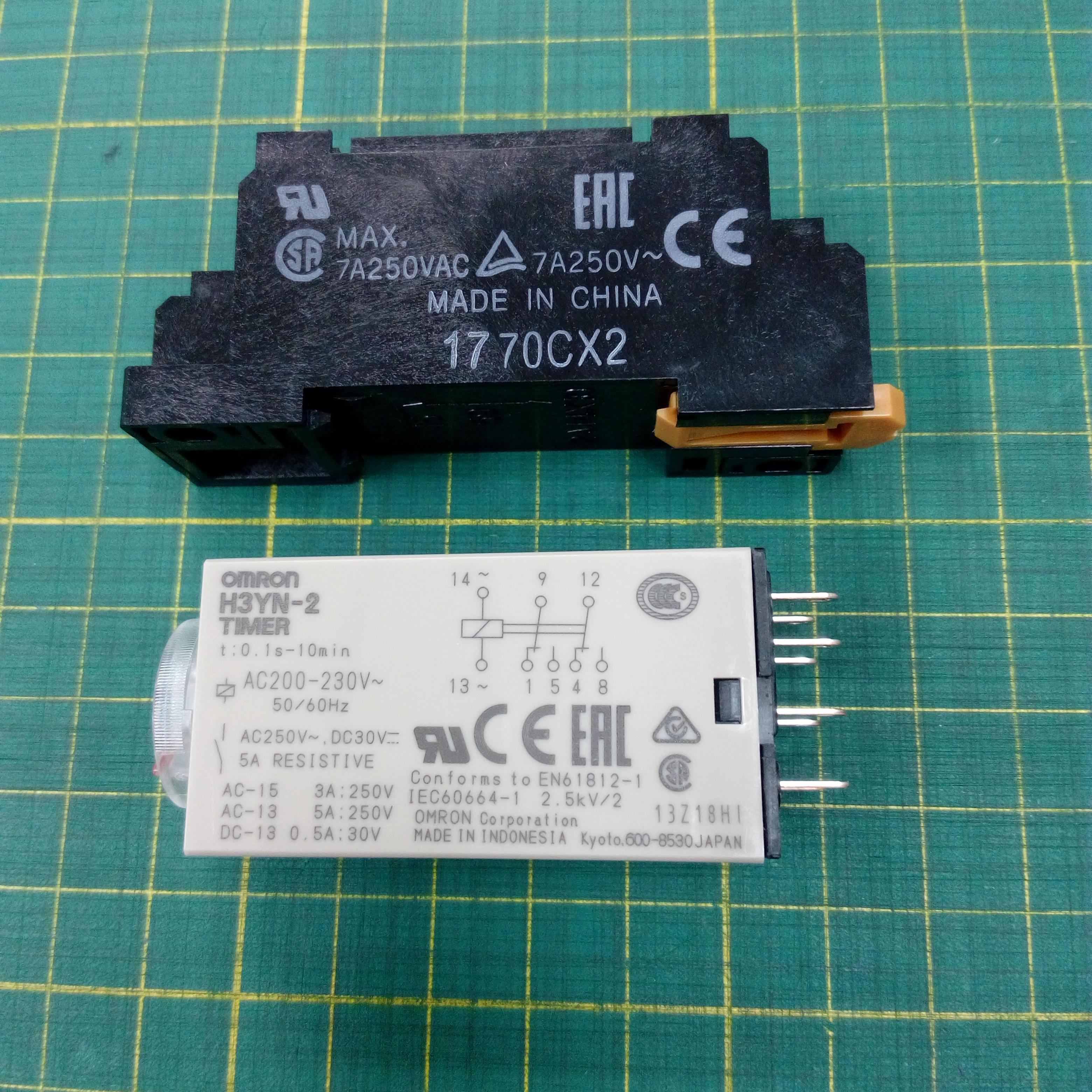

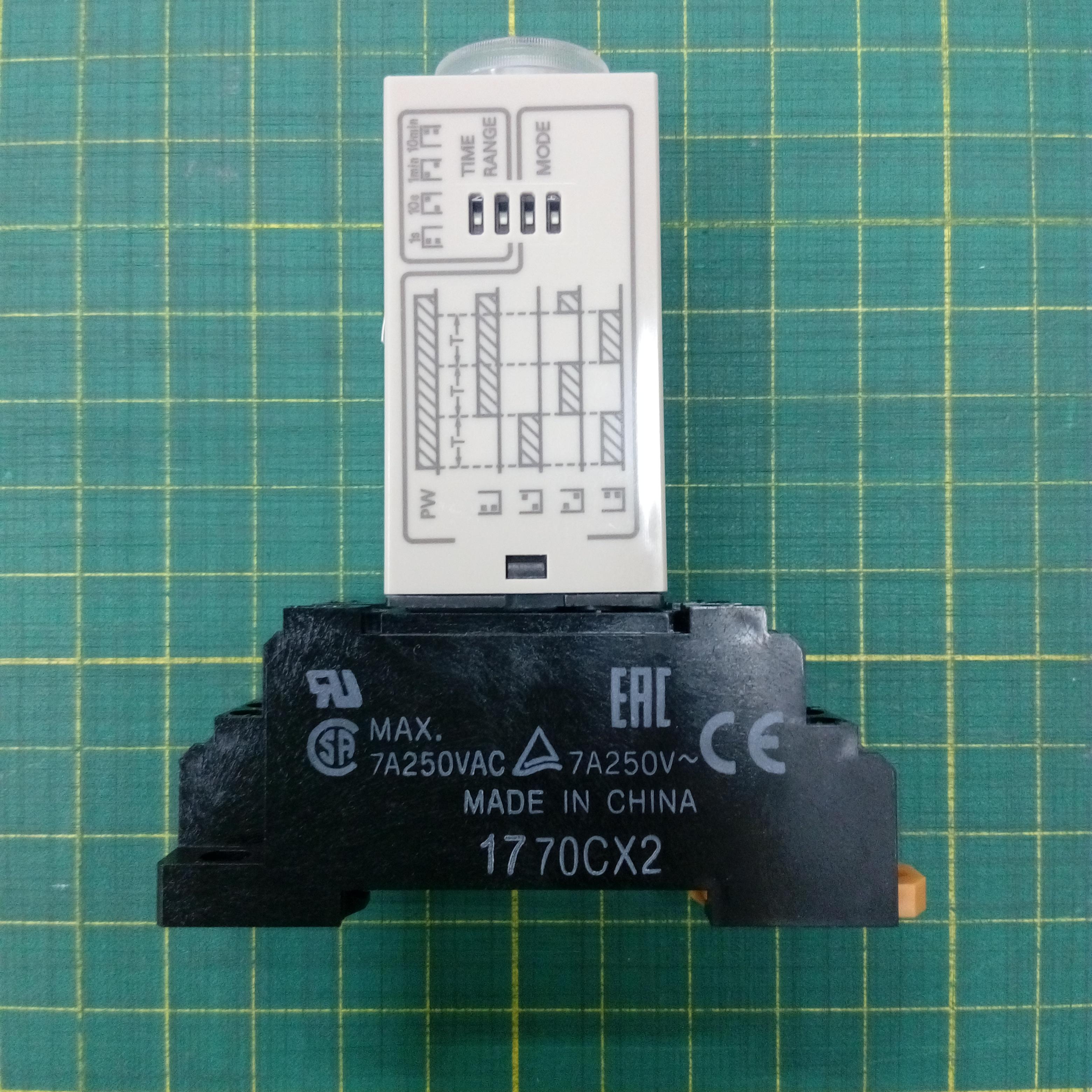

Socket รุ่นต่างๆที่ใช้กับ Timer Relay แต่ละรุ่น (ซื้อแยก)

Timer		Square Sockets
Contact	Model	Pin	Connection	Terminal	Model
DPDT	H3YN-2_	8-pin	Front Connecting	DIN track mounting	PYF08A

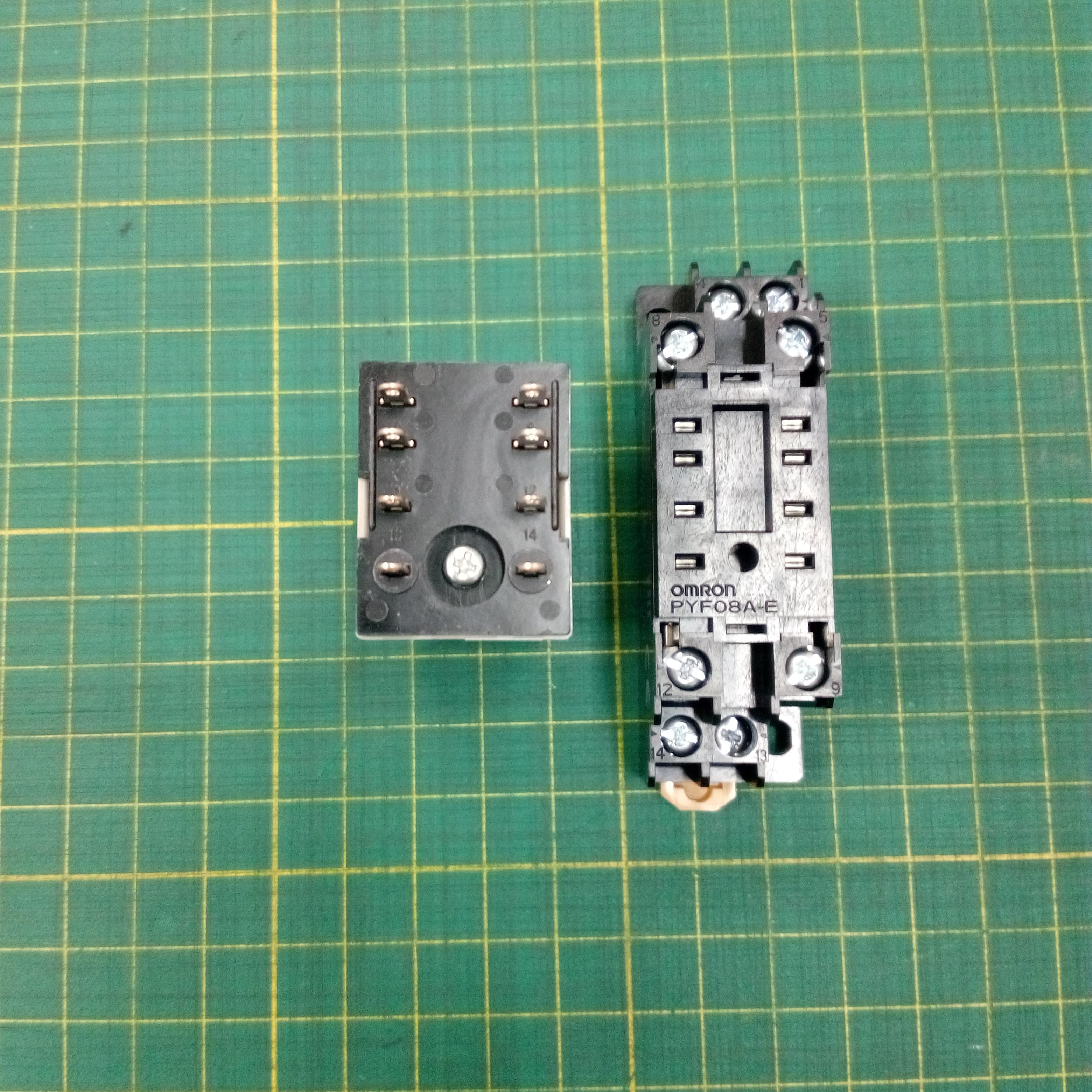

				DIN track mounting (Finger-safe type)	PYF08A-E
				Screw mounting	PYF08F
			Back Connecting	Solder terminal	PY08
				PCB terminal	PY08-02
4PDT	H3YN-4_	14-pin	Front Connecting	DIN track mounting	PYF14A
				DIN track mounting (Finger-safe type)	PYF14A-E
			Back Connecting	Solder terminal	PY14
				PCB terminal	PY14-02

อุปกรณ์ต่างๆที่ต้องใช้ประกอบ (ซื้อแยก)
Adapter , Mounting Plate , Clip

Name/Specification		Model
Flush mounting adapter		Y92F-78
Mounting Plate for Socket	For 1 Socket	PYP-1
Mounting Plate for Socket	For 18 Sockets	PYP-18
Clips	For PYF_A	Y92H-3
Clips	For PY_ and PYF_M	Y92H-4

****ซื้อสินค้ามั่นใจ ได้ของ 100 %****

****ต้องการ ใบเสนอราคา / ใบเสร็จใบกำกับภาษี (VAT7%) เต็มรูปแบบ

กรุณา โทร เข้าออฟฟิศได้ค่ะ ทางพนักงาน ยินดีทำงานเอกสารในนาม บริษัท สยามการไฟฟ้า-เครื่องเย็น จำกัด

ขอบคุณมากค่ะ
