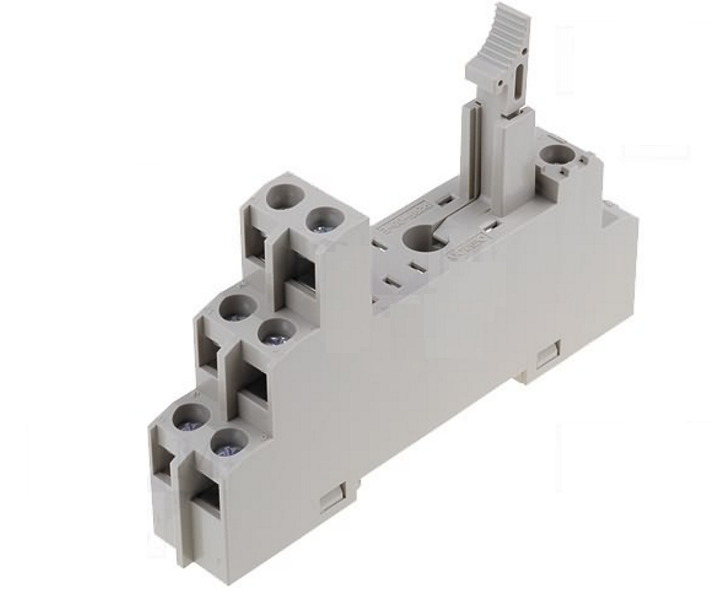

SOCKET RELAY OMRON G2R รุ่น P2RF-08-E, P2RF-08 2 CONTACT

รหัสสินค้า P2RF-08-E

180.00 บาท

จำนวนชิ้น	ส่วนลดต่อชิ้น	ราคาสุทธิต่อชิ้น
{{(typeof focus_pdata.price_list[idx+1] == 'undefined')?('≥ '+price_row.min_quantity):((price_row.min_quantity < (focus_pdata.price_list[idx+1].min_quantity - 1))?(price_row.min_quantity+' - '+(focus_pdata.price_list[idx+1].min_quantity - 1)):price_row.min_quantity)}}	{{number_format(((focus_pdata.price_old === null)?focus_pdata.price:focus_pdata.price_old) - price_row.price,2)}} บาท	{{number_format(price_row.price,2)}} บาท



คงเหลือ	ชิ้น
จำนวน (ชิ้น)	- +
ซื้อเลย หยิบลงตะกร้า ซื้อเลย หยิบลงตะกร้า คุณมีสินค้าชิ้นนี้ในตะกร้า 0 ชิ้น
บัตรประชาชน บุ๊คแบ๊งค์ คุ้มครองโดย LnwPay

คุยกับร้านค้า	โทร (088) 765-6944 AutomationCAD Add @a1a2
{{ size_chart_name }}
หมวดหมู่	G2R
สภาพ	สินค้าใหม่
เพิ่มเติม
สภาพ	สินค้ามือสอง
เกรด
สถานะสินค้า
ระยะเวลาจัดเตรียมสินค้า
เข้าร่วมโปรโมชั่น


Share :

รายละเอียดสินค้า
วิธีการสั่งซื้อ
สินค้าที่เกี่ยวข้อง

รายละเอียดสินค้า

ข้อมูล

น้ำหนัก

บาร์โค้ด

ลงสินค้า

อัพเดทล่าสุด

รายละเอียดสินค้า

** สินค้าขายขั้นต่ำครั้งละ 10 ตัว **

ถ้าสั่ง น้อยกว่า 10 ตัว คิดเพิ่มตัวละ 20 บาท

และสินค้า ต้อง บวกภาษี มูลค่าเพิ่ม อีก 7%

RELAY OMRON แท้

** สินค้าขายขั้นต่ำครั้งละ 20 ตัว **

** Socket ใช้กับ Relay OMRON

G2R-2-SN-24VDC, G2R-2-SN-220VAC

Socket and Mounting Bracket For RELAY

Applicable Relay model	Track/surface-mounting Socket
Applicable Relay model	Screwless clamp terminal	Screw terminal
1 pole G2R-1-S(N)(D)(ND)(NI)(NDI)	P2RF-05S * + (P2CM-S (option))	P2RF-05-E P2RF-05
1 pole G2R-1-S(N)(D)(ND)(NI)(NDI)	P2RF-05S * + (P2CM-S (option))	P2RF-05-E P2RF-05
2 poles G2R-2-S(N)(D)(ND)(NI)(NDI)	P2RF-08S * + (P2CM-S (option))	P2RF-08-E P2RF-08
2 poles G2R-2-S(N)(D)(ND)(NI)(NDI)	P2RF-08S * + (P2CM-S (option))	P2RF-08-E P2RF-08

คำอธิบาย

General Purpose Relay OMRON รุ่น G2R สำหรับ Wiring ในตู้ control ประหยัดพื้นที่ภายในตู้ได้ดี

เป็น Relay ราคาประหยัด ใช้ได้กับงานทั่วไป

คำอธิบายประกอบ Relay OMRON รุ่นต่างๆ เพื่อให้เลือกใช้งานได้เหมาะสมที่สุด

Coil Ratings

Rated voltage		Rated current*		Coil resistance*	Coil inductance (H) (ref. value)		Must operate voltage	Must release voltage	Max. voltage	Power consumption (approx.)
Rated voltage		50 Hz	60 Hz	Coil resistance*	Armature OFF	Armature ON	% of rated voltage			Power consumption (approx.)
AC	24 V	43.5 mA	37.4 mA	253 Ω	0.81	1.55	80% max.	30% max.	110%	0.9 VA at 60 Hz
	110 V	9.5 mA	8.2 mA	5,566 Ω	13.33	26.83
	120 V	8.6 mA	7.5 mA	7,286 Ω	16.13	32.46
	230 V	4.4 mA	3.8 mA	27,172 Ω	72.68	143.9
	240 V	3.7 mA	3.2 mA	30,360 Ω	90.58	182.34

Rated voltage		Rated current*	Coil resistance*	Coil inductance (H) (ref. value)		Must operate voltage	Must release voltage	Max. voltage	Power consumption (approx.)
Rated voltage		Rated current*	Coil resistance*	Armature OFF	Armature ON	% of rated voltage			Power consumption (approx.)
DC	6 V	87.0 mA	69 Ω	0.25	0.48	70% max.	15% min.	110%	0.53 W
	12 V	43.2 mA	278 Ω	0.98	2.35
	24 V	21.6 mA	1,113 Ω	3.6	8.25
	48 V	11.4 mA	4,220 Ω	15.2	29.82

* The rated current and coil resistance are measured at a coil temperature of 23°C with tolerances of ±10%.

Contact Ratings

Number of poles	1 pole		2 poles
Load	Resistive load (cosΦ = 1)	Inductive load (cosΦ = 0.4; L/R = 7 ms)	Resistive load (cosΦ = 1)	Inductive load (cosΦ = 0.4; L/R = 7 ms)
Rated load	10 A at 250 VAC; 10 A at 30 VDC	7.5 A at 250 VAC; 5 A at 30 VDC	5 A at 250 VAC; 5 A at 30 VDC	2 A at 250 VAC; 3 A at 30 VDC
Rated carry current	10 A		5 A
Max. switching voltage	440 VAC, 125 VDC		380 VAC, 125 VDC
Max. switching current	10 A		5 A
Max. switching power	2,500 VA, 300 W	1,875 VA, 150 W	1,250 VA, 150 W	500 VA, 90 W
Failure rate (reference value)	100 mA at 5 VDC		10 mA at 5 VDC

Note: P level: λ60 = 0.1 x 10^-6/operation

Characteristics

Item	1 pole	2 poles
Contact resistance	100 mΩ max.
Operate (set) time	15 ms max.
Release (reset) time	AC: 10 ms max.; DC: 5 ms max. (w/built-in diode: 20 ms max.)	AC: 15 ms max.; DC: 10 ms max. (w/built-in diode: 20 ms max.)
Max. operating frequency	Mechanical: 18,000 operations/hr Electrical: 1,800 operations/hr (under rated load)
Insulation resistance	1,000 MΩ min. (at 500 VDC)
Dielectric strength	5,000 VAC, 50/60 Hz for 1 min between coil and contacts*; 1,000 VAC, 50/60 Hz for 1 min between contacts of same polarity	5,000 VAC, 50/60 Hz for 1 min between coil and contacts*; 3,000 VAC, 50/60 Hz for 1 min between contacts of different polarity 1,000 VAC, 50/60 Hz for 1 min between contacts of same polarity
Vibration resistance	Destruction: 10 to 55 to 10 Hz, 0.75 mm single amplitude (1.5 mm double amplitude) Malfunction: 10 to 55 to 10 Hz, 0.75 mm single amplitude (1.5 mm double amplitude)
Shock resistance	Destruction: 1,000 m/s² Malfunction: 200 m/s² when energized; 100 m/s² when not energized
Endurance	Mechanical: AC coil: 10,000,000 operations min.; DC coil: 20,000,000 operations min. (at 18,000 operations/hr) Electrical: 100,000 operations min. (at 1,800 operations/hr under rated load) (DC coil type)
Ambient temperature	Operating: -40°C to 70°C (with no icing or condensation)
Ambient humidity	Operating: 5% to 85%
Weight	Approx. 21 g

Note: Values in the above table are the initial values.
*4,000 VAC, 50/60 Hz for 1 minute when the P2R-05A or P2R-08A Socket is mounted.
