รายละเอียดสินค้า


รีเลย์ PHOENIX CONTACT
Relay Module - PLC-RSC-24/21 - 2966171

ซ็อกเก็ตรีเลย์ Phoenix Contact แบบติดตั้งบนราง DIN rail รุ่น NS 35/7,5


รีเลย์ ฟินิกซ์คอนแทคพร้อมซ็อกเก็ต
Socket     : PLC-RSC-24/21
ORD-NO. : 2966171
Input UN  : 24 VDC
Output     : Dependent on plugged relay-type
กว้าง        : 6.2 mm

  • คำอธิบาย Relay Module PHOENIX CONTACT รุ่น PLC-RSC-24DC/21 - 2966171
  DIMENSIONS
      Width    6.2 mm
      Height    80  mm
      Depth    94  mm

  Ambient conditions
      Ambient temperature (operation)    -40 °C ... 60 °C
      Ambient temperature (storage/transport)    -40 °C ... 85 °C
      Degree of protection    RT III (Relay)
     IP20 (Relay base)
     ≥ IP54 (Installation location)

  COIL SIDE
      Nominal input voltage UN    24  VDC
      Typical input current at UN     9   mA
      Typical response time     5   mA
      Typical release time     8   ms
      Protective circuit    Reverse polarity protection Polarity protection diode
     Free-wheeling diode Damping diode
      Operating voltage display    Yellow LED
      Power dissipation for nominal condition    0.22 W

  CONTACT SIDE
      Contact type    1 PDT
      Type of switch contact    Single contact
      Contact material    AgSnO
      Maximum switching voltage

   250 V AC/DC (The separating plate PLC-ATP
   should be installed for voltages larger than
   250 V (L1, L2, L3) between identical terminal
   blocks in adjacent modules. Potential bridging
   is then carried out with FBST 8-PLC... or...FBST 500...)
      Minimum switching voltage    5 V (at 100 mA)
      Min. switching current    10 mA (at 12 V)
      Maximum inrush current    10 A (4 s)
      Limiting continuous current    6 A
      Interrupting rating (ohmic load) max.    140 W (at 24 V DC)
     20 W (at 48 V DC)
     18 W (at 60 V DC)
     23 W (at 110 V DC)
     40 W (at 220 V DC)
     1500 VA (for 250 V AC)
      Switching capacity    2 A (at 24 V, DC13)
     0.2 A (at 110 V, DC13)
     0.1 A (at 220 V, DC13)
     3 A (at 24 V, AC15)
     3 A (at 120 V, AC15)
     3 A (at 230 V, AC15)

  GENERAL
      Test voltage relay winding/relay contact    4 kV AC (50 Hz, 1 min.)
      Operating mode    100% operating factor
      Flammability rating according to UL 94    V0 (Housing)
      Mechanical service life    2x 107 cycles
      Mounting position    any
      Assembly instructions    In rows with zero spacing

  CONNECTION DATA
      Connection name    Coil side
      Connection method    Screw connection
      Stripping length    8 mm
      Screw thread    M3
      Conductor cross section solid    0.14 mm² ... 2.5 mm²
      Conductor cross section flexible    0.14 mm² ... 2.5 mm²
     0.2 mm² ... 2.5 mm² (Single ferrule)
     2x 0.5 mm² ... 1.5 mm² (TWIN ferrule)
      Conductor cross section AWG    26 ... 14

  CONNECTION DATA 2
      Connection name    Contact side
      Connection method    Screw connection
      Stripping length    8 mm
      Screw thread    M3
      Conductor cross section solid    0.14 mm² ... 2.5 mm²
      Conductor cross section sflexible          0.14 mm² ... 2.5 mm²
     0.2 mm² ... 2.5 mm² (Single ferrule)
     2 x 0.5 mm² ... 1.5 mm² (TWIN ferrule)
      Conductor cross section AWG    26 ... 14


คำอธิบายประกอบ Relay PHOENIX CONTACT รุ่นต่างๆ เพื่อให้เลือกใช้งานได้เหมาะสมที่สุด

SOCKET RELAY ASSEMBLED
2966016 2961105 2966171
2961121 2966265
2909642 2909649
2909645 2909655
2966595 2966634
2966618 2966728
2967950 2967840





ไปที่เว็บไซต์เจ้าของผลิตภัฑณ์ คลิกที่นี่



สอบถาม หรือ สั่งซื้อ

โทร : 02 731 0830

สายด่วน : 088 765 6944

Email : sale@automationcad.com

Line : @AutomationCAD1







****ซื้อสินค้ามั่นใจ ได้ของ 100 %****

****ต้องการ ใบเสนอราคา เต็มรูปแบบ

กรุณา โทร เข้าออฟฟิศได้ค่ะ   02-731-0830
ทางพนักงาน ยินดีทำงานเอกสารในนาม บริษัท สยามการไฟฟ้า-เครื่องเย็น จำกัด
ขอบคุณมากค่ะ

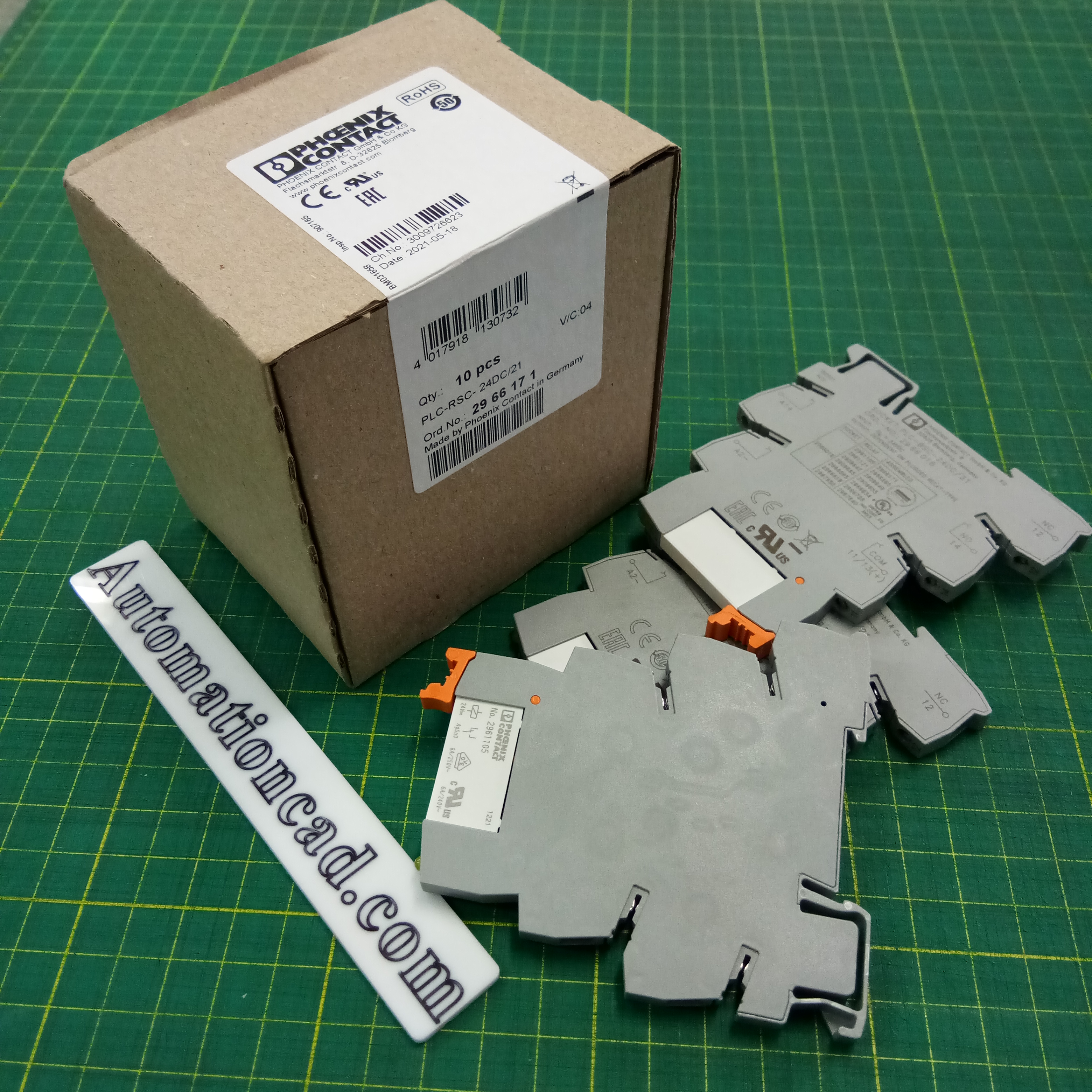

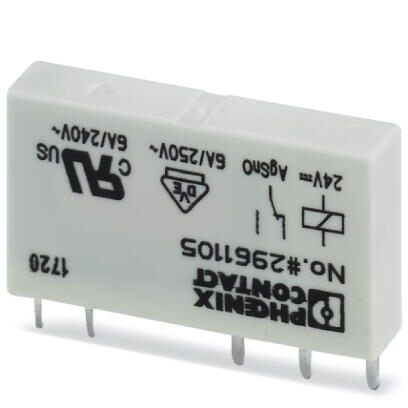

RELAY PHOENIX CONTACT รีเลย์ PLC-RSC- 24DC/21 - 2966171 รหัสนี้ ได้ RELAY + SOCKET มาเป็นชุด

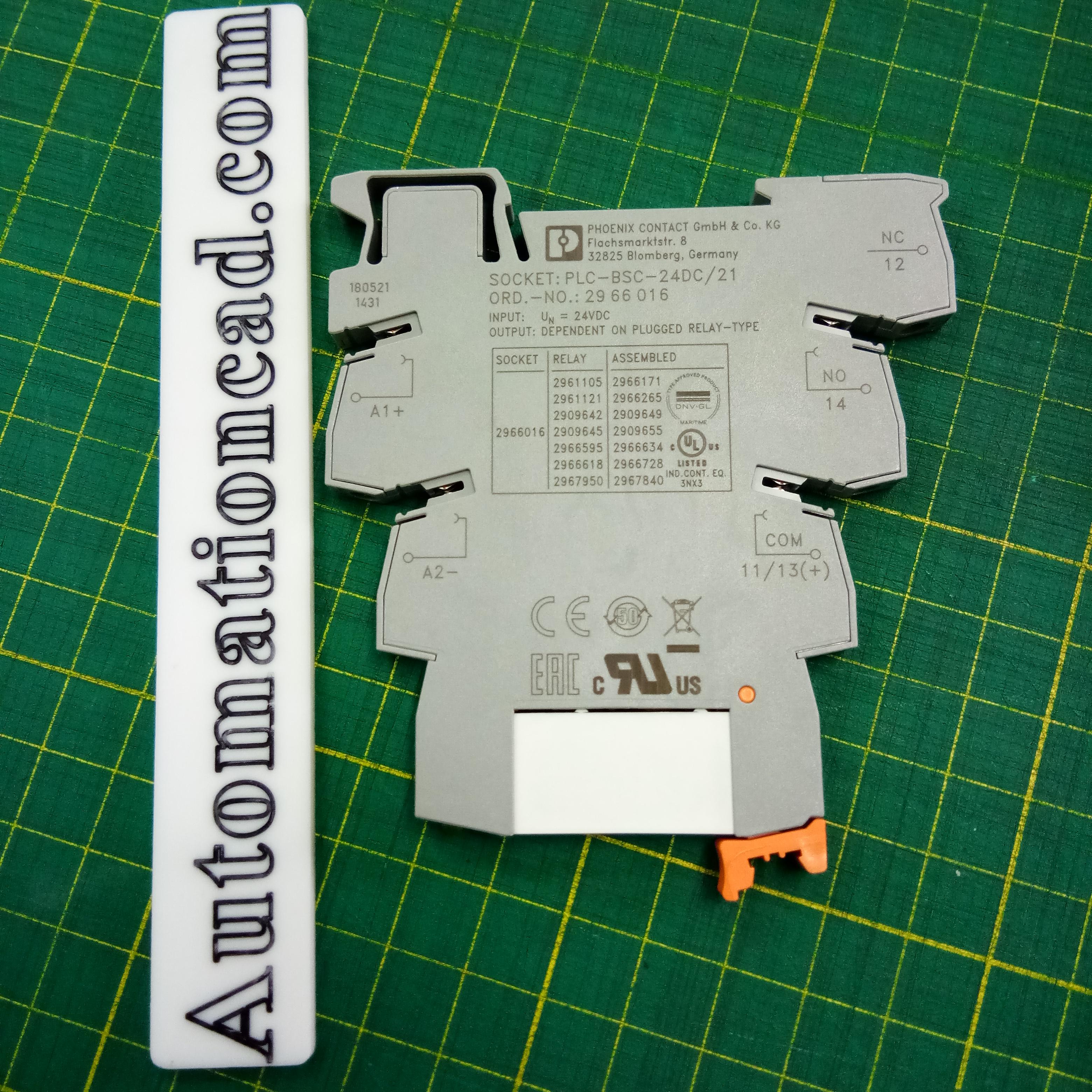

RELAY PHOENIX CONTACT รีเลย์ PLC-RSC- 24DC/21 - 2966171 รหัสนี้ ได้ RELAY + SOCKET มาเป็นชุด

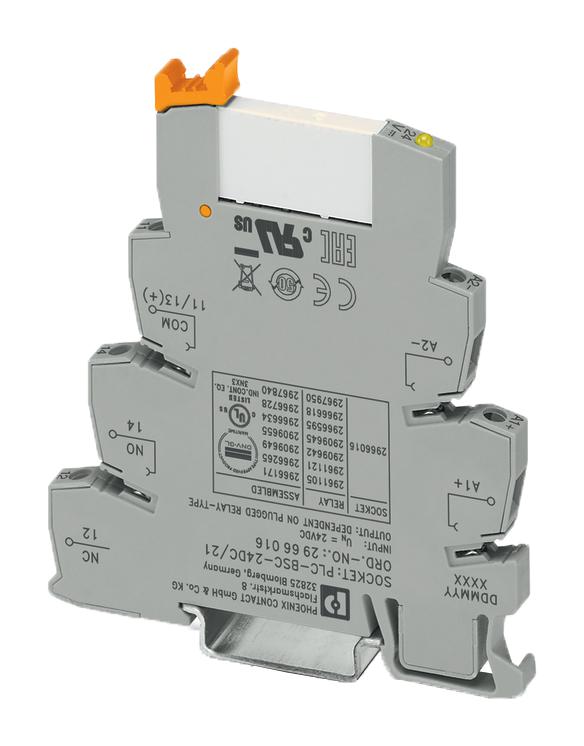

RELAY PHOENIX CONTACT รีเลย์ PLC-RSC- 24DC/21 - 2966171 รหัสนี้ ได้ RELAY + SOCKET มาเป็นชุด
RELAY PHOENIX CONTACT รีเลย์ PLC-RSC- 24DC/21 - 2966171 รหัสนี้ ได้ RELAY + SOCKET มาเป็นชุด
