เริ่มใช้งาน PLC FX5U MITSUBISHI

เริ่มใช้  PLC  MITSUBISHI  FX5U   Series

แล้ว ERROR ขึ้นค้าง ต้องทำยังไง?

จะโหลดโปรแกรมก็โหลดไม่ได้ ทำไงดี

1.  ต่อสาย LAN  ให้เรียบร้อย
2.  เปลี่ยน IP  ADRESS ของ COMPUTER ให้เป็น  192.168.3.200
    หรือ เปลีียนเป็น เลขอะไรก็ได้ ที่อยู่ใน  192.168.3.xxx
3.  เปิดไฟเข้า PLC  ที่เพิ่งซื้อมาใหม่ จะมี ไฟ ERROR ขึ้นกระพริบ ( เพราะยังไม่มีโปรแกรมใน PLC )
จำไว้ในใจ ว่า  IP  Address ของ  PLC ที่ตั้งมาจากโรงงานผู้ผลิต  คือ  192.168.3.250

4. เข้า โปรแกรม GX-Work3


5.  สร้างโปรเจค ใหม่ แบบง่ายๆ เพื่อเตรียม DOWNLOAD

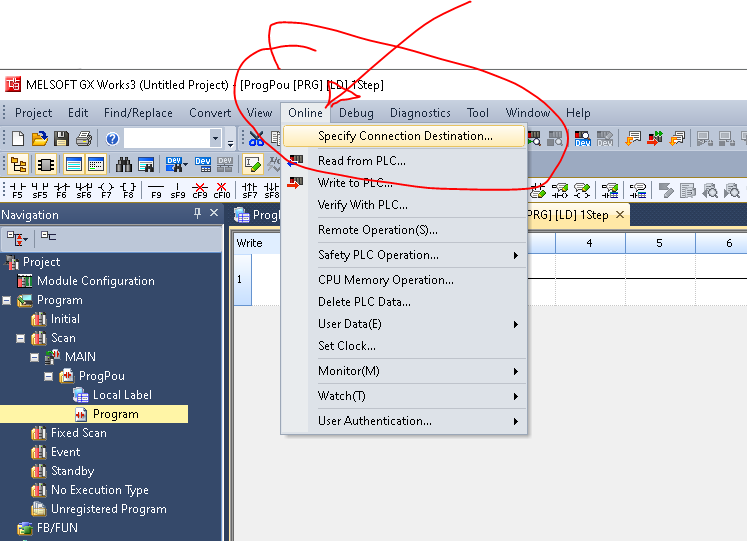

6.  ระบุวิธีการเชื่อมต่อ กับ  PLC มองหาเมนู ชื่อ   Online  //   Specify Connection Destination //

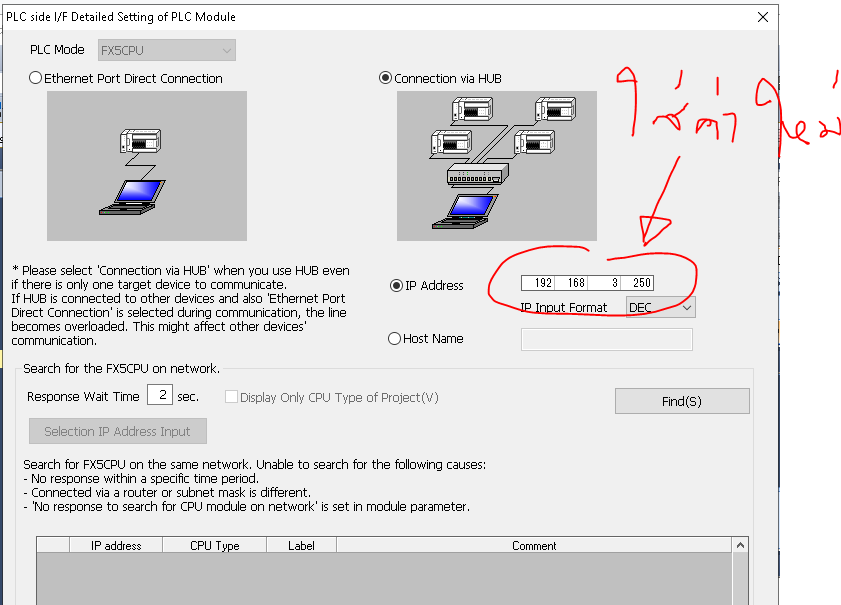

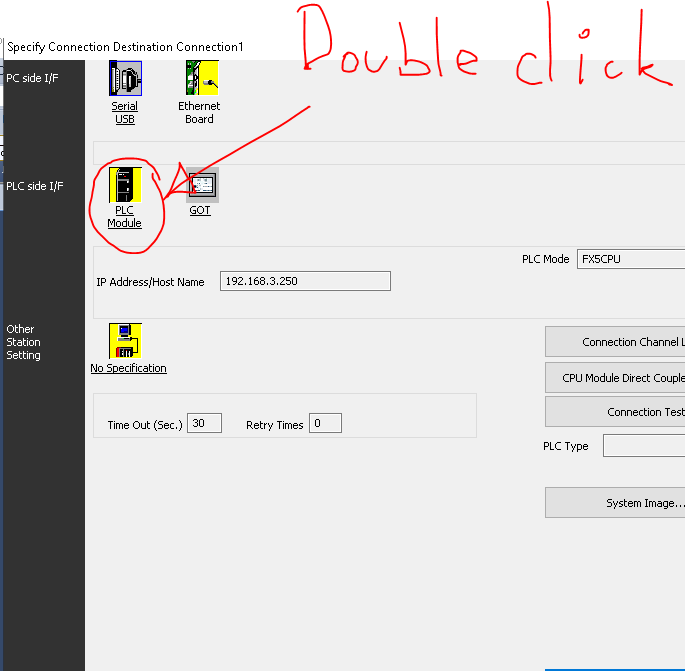

7.  ระบุปลายทาง  PLC Module เป็น IP  adress  192.168.3.250

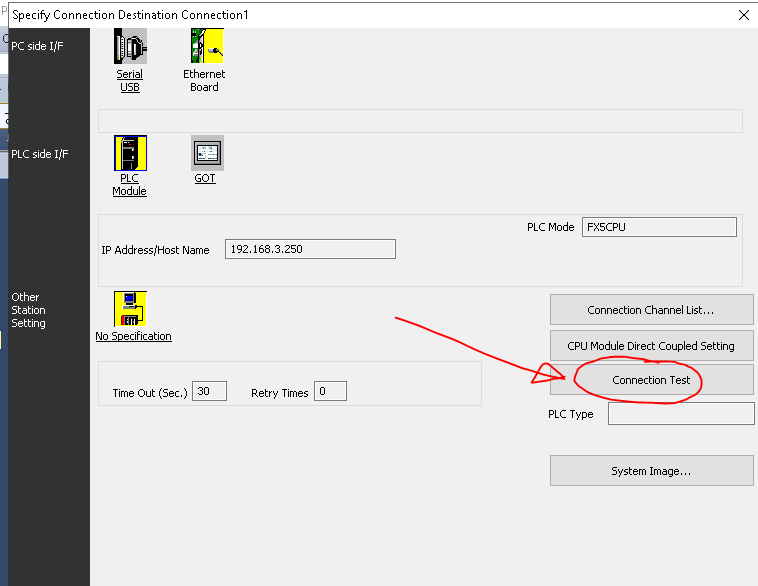

8.  ทดสอบ CONNECTION TEST
    (  ถ้าได้   SUCCESSFUL  แปลว่า สำเร็จ จบขั้นตอน การเชื่อมต่อ  )    เริ่มเขียนโปรแกม LADDER เตรียม DOWNLOAD

9.   เขียน LADDER   และ DOWNLOAD  PROGRAM ลง PLC
10.  เมื่อ LOAD เสร็จแล้ว  ถ้า ERROR ยังคง กระพริบอยู่   ให้ลอง ปิดไฟ แล้วเปิด PLC ใหม่  ทุกอย่างน่าจะโอเค
