การใช้งาน REMOTE BOX เชื่อมจ่อ PLC - SIEMENS S7-1200 / S7-1500

หลังจากที่  ติดตั้งค่า  ของอุปรกรณ์  SUKON  แล้ว

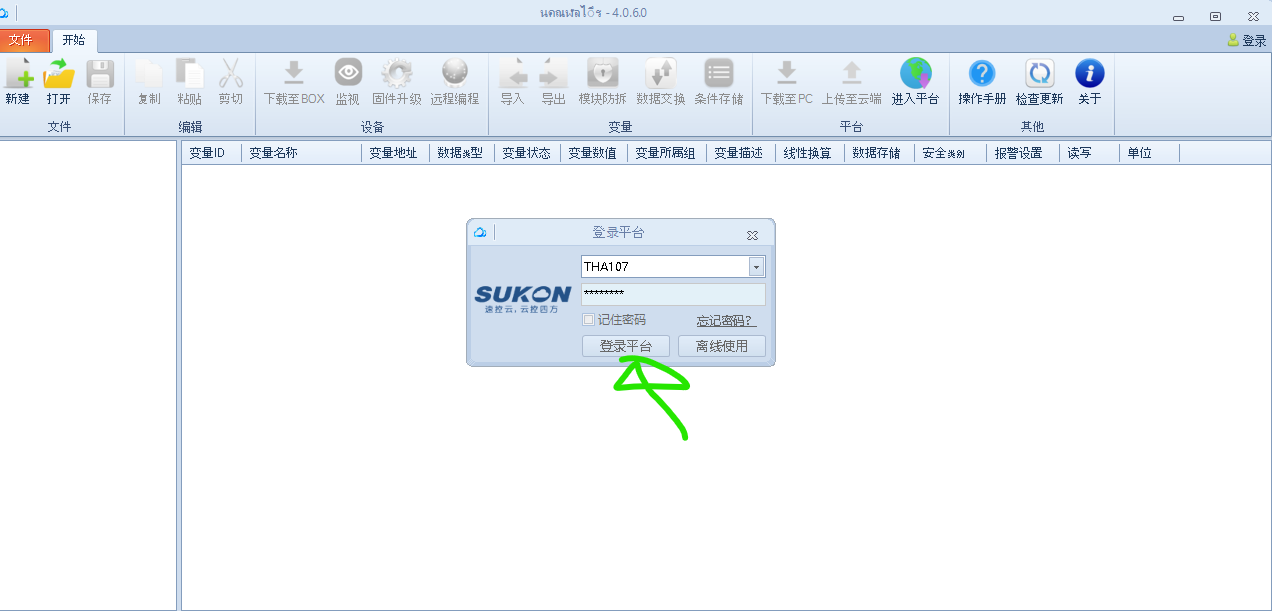

1. เข้าโปรแกรม  SukConfig.Exe  +  Login  ให้เรียบร้อย

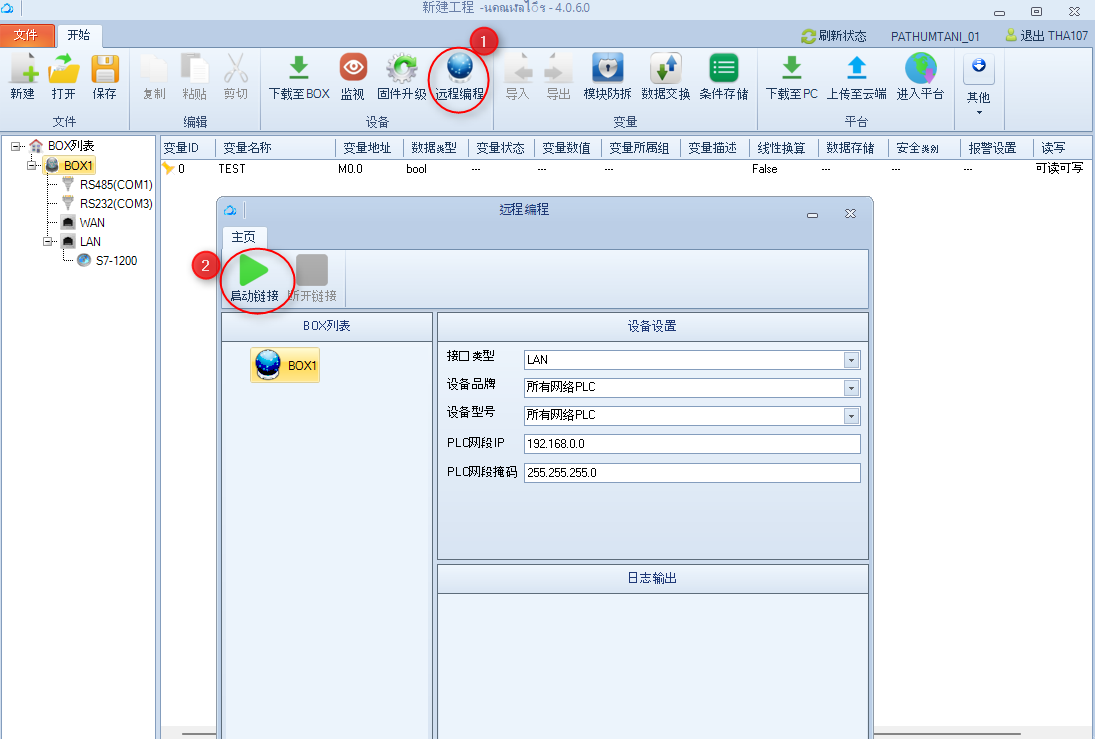

2. หลังจาก เข้าโปรแกรม และกดปุ่ม จำลอง Network เสมือน

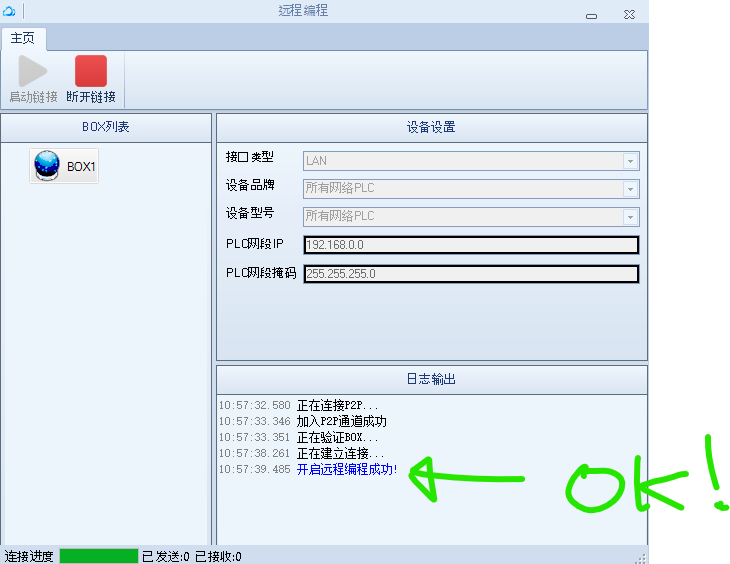

3. Network จำลอง สร้างสำเร็จ  ( จนถึงขั้นตอนนี้ ยังไม่ต้องกังวลเรื่อง IP  address ที่ต้องระบุ ว่า PLC ปลายทางจะเป็น เลขอะไร )  หลังจากนั้นเข้าโปรแกรม TIA PORTAL



4. เข้าโปรแกรม TIA Portal
  และ จุดสำคัญ อยู่ที่  เราจะต้องรู้ก่อนว่า PLC  ปลายทางที่จะไปเชื่อมต่อมี  IP  Address อะไร เพราะว่า  โปรแรกม จะไม่สามารถใช้ฟังก์ชัน  AutoSearch ของ TIA ได้

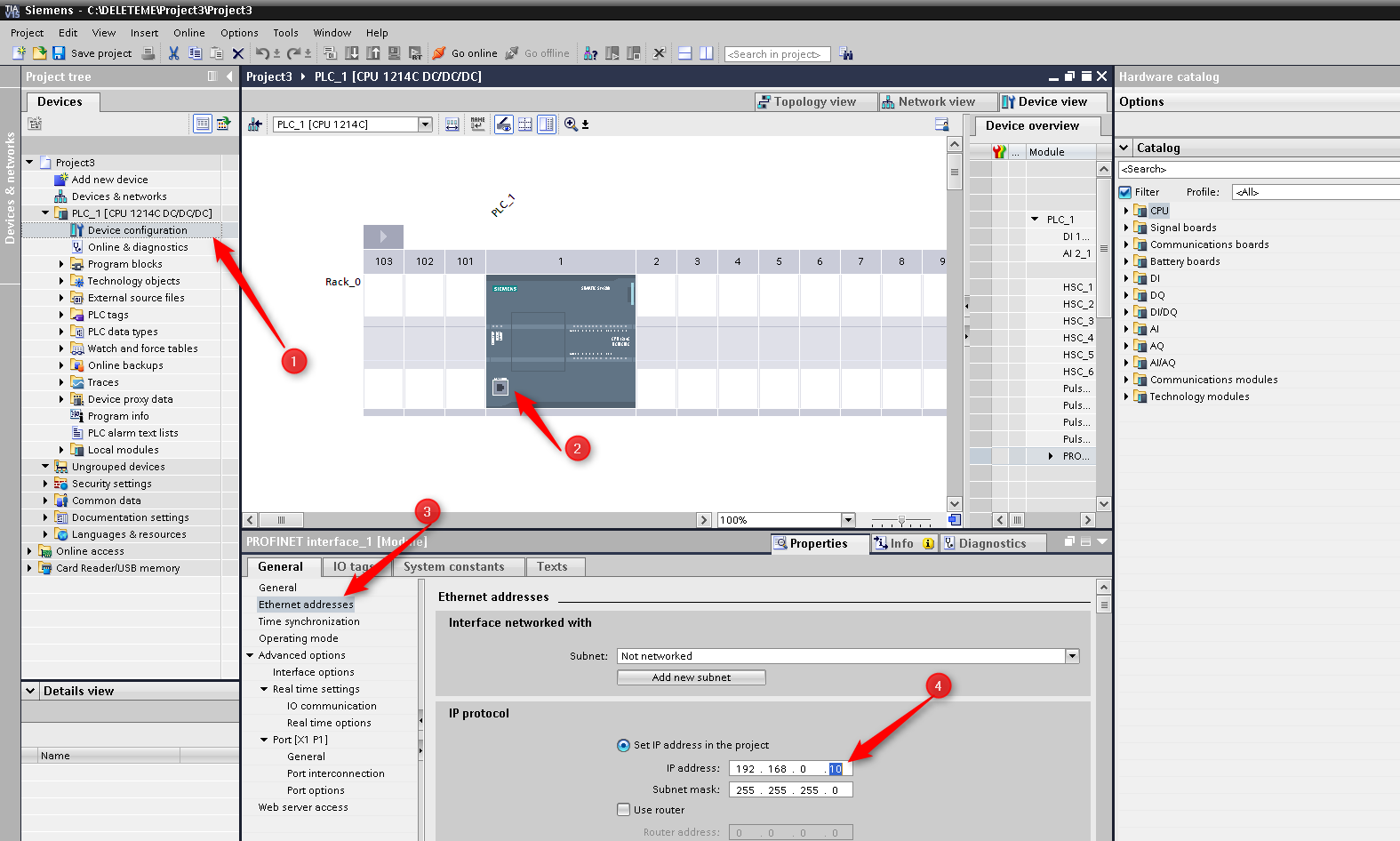

  ดังนั้น ในตัวอย่างที่ทำให้ดู PLC  ได้ถูกตั้งค่าให้เป็น  192.168.0.10  ให้เรียบร้อย

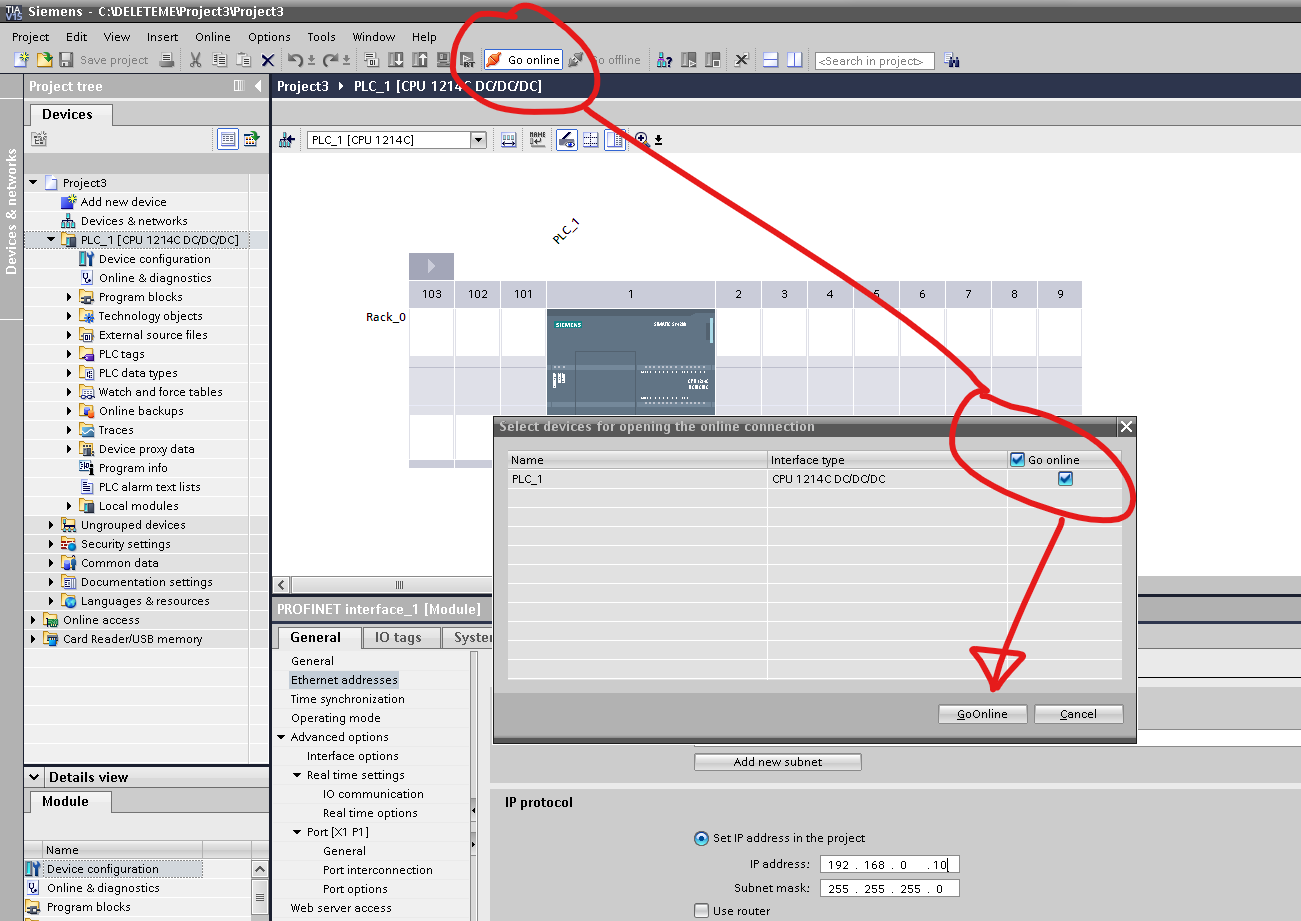

หลังจากนั้น เลือก Go Online

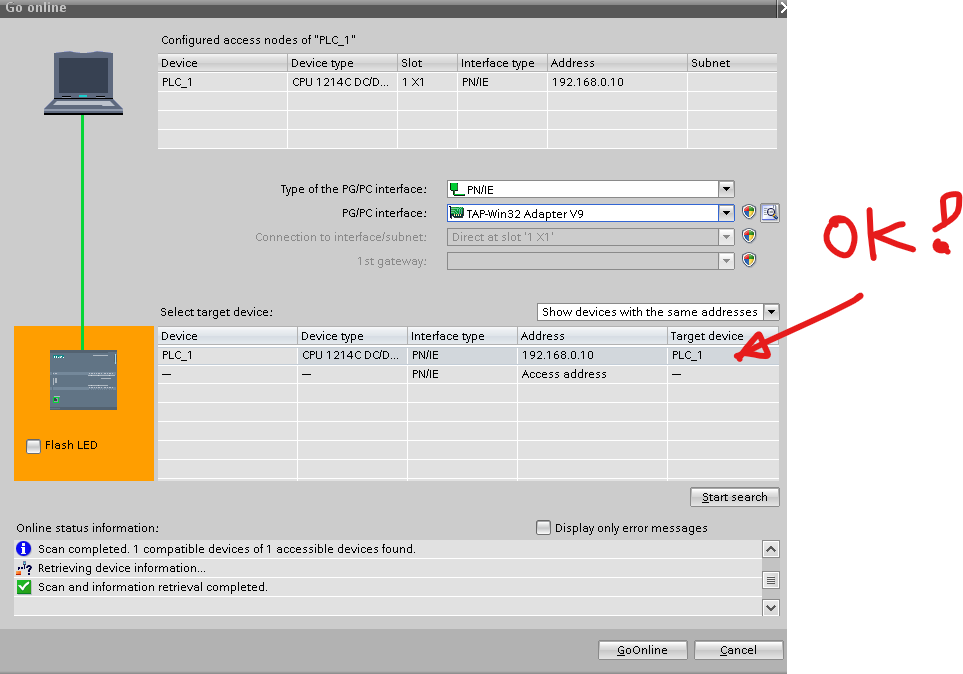

แล้วเลือก  PG/PC Interface  =   TAPWindow32      และกด START  SEARCH




ถ้าผลลัพธ์ได้แบบนี้ แปลว่าโอเค  สามารถเชื่อมต่อกันได้ละ ครับ!!
